ГОСТ 19056-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°

Конструкция и размеры

Москва
Стандартинформ
2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°

Конструкция и размеры

Rhombic throw-away (indexable) carbide cutting
inserts with 80° included angle. Design and dimensions

ГОСТ
19056-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

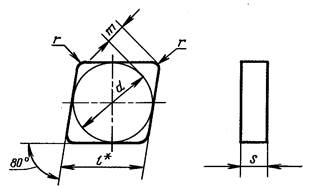

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

________

* Размер для справок.

мм

Обозначение пластин классов допусков

l

d

s

r

т

U

G

цифровое

буквенно-цифровое

Применяемость

цифровое

буквенно-цифровое

Применяемость

05111-080304

CNUN-080304

05131-080304

CNGN-080304

8,1

7,930

3,1

0,4

1,981

05111-090304

CNUN-090304

05131-090304

CNGN-090304

9,7

9,525

8

2,425

05111-120404

CNUN-120404

05131-120404

CNGN-120404

12,9

12,700

4,7
6

0,4

3,307

05111-120408

CNUN-120408

05131-120408

CNGN-120408

12,9

12,700

4,7
6

0,8

3,088

05111-120412

CNUN-120412

05131-120412

CNGN-120412

1,2

2,866

05111-160412

CNUN-160412

15131-160412

CNGN-160412

16,1

15,875

3,748

05111-160416

CNUN-160416

05131-160416

CNGN-160416

1,6

3,528

05111-190612

CNUN-190612

05131-190612

CNGN-190612

19,3

19,050

6,3

1,2

4,630

05111-190616

CNUN-190616

05131-190616

CNGN-190616

5

1,6

4,410

Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6 класса допуска U, длиной режущей кромки l = 8,1 мм, радиусом r = 0,4 мм:

19 6613 0375 080304

(Измененная редакция, Изм. № 1, 2).

2. Ориентировочная масса пластин указана в приложении 1.

3. Система обозначений пластин - по ГОСТ 19042.

4. Технические требования - по ГОСТ 19086.

5. Применяемые марки сплавов приведены в приложении 2.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Справочное

Цифровое обозначение пластин

Ориентировочная масса пластин, г

из твердого сплава марок

из безвольфрамовых твердых сплавов марок

Т15К6

Т14К8

Т5К10

КНТ16, ТН20

05111-080304

05131-080304

2,27

2,51

2,55

1,15

05111-090304

05131-090304

3,26

3,32

3,66

1,65

05111-120404

05131-120404

8,76

8,91

9,83

4,42

05111-120408

05131-120408

8,70

8,85

9,77

4,40

05111-120412

05131-120412

8,67

8,82

9,74

4,40

05111-160412

05131-160412

13,60

13,80

15,30

6,87

05111-160416

05131-160416

13,60

13,80

15,20

6,87

05111-190612

05131-190612

26,20

26,60

29,40

-

05111-190616

05131-190616

26,10

26,60

29,30

-

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластин

Основное применение

Дополнительное применение

Применение по специальному заказу

05111-080304

№ 7

-

№ 5, № 6, № 8

05131-080304

№ 5

№ 7

№ 6, № 8

05111-090304

05131-090304

-

-

№ 5, № 6, № 7, № 8

05111-120404

05131-120404

05111-120408

05131-120408

№ 5

№ 7

№ 6, № 8

05111-120412

05131-120412

-

№ 6

№ 5, № 6, № 7, № 8

05111-160412

-

№ 5, № б, № 7, № 8

05131-160412

№ 6

№ 5, № 7, № 8

05111-160416

05131-160416

-

№ 5, № 6, № 7, № 8

05111-190612

№ 6

№ 5, № 7

05131-190612

-

№ 5, № 6, № 7

05111-190616

05131-190616

№ 5, № 6, № 7

№ 5 - Т5К10; № 6 - Т14К8; № 7 - Т15К6; № 8 - КНТ16, ТН20.

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2906

3. ВЗАМЕН ГОСТ 19056-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

3

ГОСТ 19086-80

4

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3614

6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
