ТИПОВЫЕ
ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА ПРОИЗВОДСТВО
ОТДЕЛЬНЫХ ВИДОВ РАБОТ
РАЗДЕЛ 01
ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ЗЕМЛЯНЫЕ РАБОТЫ
1.01.01.74
КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ
ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ВОЗВЕДЕНИЯ ДАМБЫ
В ЗИМНИХ УСЛОВИЯХ ВЫСОТОЙ 10, 20 и 30 м ПРИ УКЛАДКЕ
СМЕШАННОГО ГРУНТА (РАЗРЫХЛЕННОГО СКАЛЬНОГО
И IIм ГРУПП) В ТЕЛО ДАМБЫ
МОСКВА – 1989
|
РАЗРАБОТАНА |
СОГЛАСОВАНО |
|
|
Институтом Красноярский ПромстройНИИпроект Минуралсибстроя СССР |
Отделом механизации и технологии строительства Госстроя СССР |
|
|
Главный инженер института |
Б. П. Запятой |
Письмо от 14.12.1988 г. № 23-712 |
|
Начальник отдела |
Л. Ф. Галимова |
Введена в действие 1 февраля 1989 г. |
|
Главный инженер проекта |
Е. В. Каминов |
|
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Типовая технологическая карта комплексно-механизированного технологического процесса составлена для производства работ по устройству земляной насыпи при строительстве ограждающей дамбы внеплощадочного золоудаления с высотой насыпи 20 м. Карта может быть использована при строительстве ограждающей дамбы высотой 10 и 30 м.
1.2. За основу карты приняты чертежи рабочего проекта (шифр 441.РЧ-4), разработанного институтом Союзводоканалпроект (В.С.О., г. Красноярск).
1.3. Строительство ведется в 5-й температурной зоне во вторую треть зимы. Работы выполняются в три смены.
1.4. Для отсыпки дамбы используют следующие грунты: IV группы - дресвяный; II группы - галечниковый. Глубина промерзания - 1 м.
1.5. В качестве конечного измерителя принято 1000 м3 грунта, отсыпанного в дамбу.
1.6. Грунты для отсыпки дамбы разрабатываются в карьерах, расположенных на расстоянии 1,5 км.
1.7. Объемы отсыпки грунта в дамбу, м3:
дресвяного
при высоте дамбы 10 м - 110400;
-²- 20 м - 394800;
-²- 30 м - 863600;
галечникового
при высоте дамбы 10 м - 19200;
-²- 20 м - 68800;
-²- 30 м - 144750.
1.8. Привязка ТТК к местным условиям строительства заключается в уточнении объемов работ, калькуляции затрат труда и заработной платы, графика производства работ.
1.9. Варианты комплексов средств механизации приведены в табл. 1.
|
Технологическая операция |
Состав средств механизации |
||
|
Вариант I |
Вариант II |
Вариант III |
|
|
Разработка грунта |
Экскаватор ЭО-5122А с оборудованием обратная лопата с ковшом вместимостью 1,6 м3 |
Экскаватор ЭО-5123ХЛ с оборудованием прямая лопата с ковшом вместимостью 1,6 м3 |
Самоходный скрепер ДЗ-11П с ковшом вместимостью 8 м3 |
|
Транспортирование грунта |
Автомобиль-самосвал КамАЗ-55102, грузоподъемность 7 т |
Автомобиль-самосвал КамАЗ-55102, грузоподъемность 7 т |
То же |
|
Рыхление грунта |
Рыхлитель ДП-26С |
Рыхлитель ДП-5С |
Рыхлитель ДП-26С |
|
Разравнивание грунта в дамбе |
Бульдозер ДЗ-109Б |
Бульдозер ДЗ-54С |
Бульдозер ДЗ-109Б |
|
Очистка карьера от снега |
Бульдозер ДЗ-109 |
Бульдозер ДЗ-54С |
Бульдозер ДЗ-109 |
|
Послойное уплотнение грунта |
Трамбовочная установка УМТС-2 |
Трамбовочная машина ДУ-12Б |
Вибрационный самоходный каток ДУ-47А |
|
Работа трактора-тягача |
- |
- |
Т-180 |
2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ
2.1. К началу работ по возведению дамбы необходимо иметь:
разрешение на право производства земляных работ;
проект производства работ.
2.2. Основание под насыпь и поверхность карьера должны быть подготовлены в теплое время года.
Предварительная подготовка включает:
срезку и перемещение растительного слоя грунта в отвал для использования его в дальнейшем при благоустройстве площадок;
рыхление на глубину 30 - 35 см для предохранения грунта от промерзания.
Рыхление производят с одновременным боронованием грунта с помощью бороны, закрепленной на бульдозере-рыхлителе.
2.3. В зимнее время для предохранения грунта от промерзания рекомендуется накапливать снежный покров с помощью снегозадержания. Для снегозадержания устраивают валы из снега, располагая их перпендикулярно господствующему ветру.
2.4. Настоящий комплексно-механизированный технологический процесс состоит из подготовительных, основных и отделочных операций.
К подготовительным операциям относятся:
предварительная разбивка осей и контура дамбы с установкой разбивочных знаков и реперов;
очистка площади дамбы и карьера от снега;
устройство временного освещения;
окончательные разбивочные работы.
К основным операциям относятся:
послойное рыхление мерзлого слоя грунта с транспортированием его в отвал;
разработка грунта в карьере и отсыпка тела дамбы.
К отделочным операциям относится:
крепление откосов дамбы растительным грунтом с посевом трав.
2.5. Основными условиями отсыпки тела дамбы в зимних условиях являются:
разработка дресвяного грунта в карьере, его транспортировка к месту укладки, разравнивание и уплотнение до проектной плотности должны быть выполнены до начала смерзания грунта;
галечниковый грунт укладывается и уплотняется так же, как в летнее время;
влажность грунта, укладываемого в дамбу, не должна превышать влажности 0,9 на границе раскатывания;
работа должна производиться на суженном фронте круглосуточно, в три смены, с максимальной механизацией всех работ для уменьшения потерь тепла грунтом.
2.6. В зависимости от выбранного варианта разработка грунта в карьере производится экскаватором или скрепером, транспортирование - автомобилями-самосвалами или скрепером, трамбование грунта - грунтоуплотняющим механизмом.
2.7. Отсыпка грунта в тело дамбы производится послойно, толщина слоя зависит от толщины слоя, уплотняемого грунтоуплотняющим механизмом.
2.8. Возведение дамбы предусматривается в две очереди:
I очередь - отсыпка составляющей части дамбы из галечникового грунта;
II очередь - отсыпка составляющий части дамбы из дресвяного грунта.
2.9. При ведении работ дамба в плане разбивается на карты, карты по ширине - на участки. Укладка грунта в отсыпаемом слое дамбы производится последовательно по картам, в карте - по участкам от краев карты к середине.
2.10. Количество механизмов, одновременно работающих на участках отсыпаемой карты, рассчитана, исходя из производительности грунтоуплотняющего механизма, а также из условия обеспечения непрерывности технологического процесса.
2.11. I очередь отсыпки тела дамбы.
Насыпь из галечникового грунта принимается за карту № 1, равную по длине протяженности дамбы. При ведении работ карта по длине разбирается на участки шириной 6 м, на которых последовательно производят отсыпку, разравнивание и уплотнение грунта.
2.12. II очередь отсыпки тела дамбы.
Насыпь из дресвяного грунта по длине разбивается на карты; карты - на участки шириной 6,5 м. Зависимость длины карты при заданной ширине участков от температуры наружного воздуха и от производительности грунтоуплотняющего механизма с учетом времени начала смерзания грунта (время цикла) дана в табл. 2.
2.13. Технология производства основных работ (вариант I). Грунт разрабатывается в карьере экскаватором ЭО-5122А с оборудованием обратная лопата с ковшом вместимостью 1,6 м3.
Разработанный в карьере грунт транспортируется в дамбу автомобилями-самосвалами и разгружается в шахматном порядке по площади отсыпаемого участка.
|
Наименование грунтоуплотняющего механизма |
Толщина уплотняемого слоя, м |
Температура наружного воздуха, °С |
Время начала смерзания грунта (время цикла), мин |
Объем отсыпки за цикл, м3 |
Площадь отсыпки за цикл, м2 |
Длина карты при ширине отсыпаемого участка 6,5 м, м |
|
Трамбовочная установка УМТС-2 |
0,5 |
-20 |
40 |
120 |
240 |
37 |
|
0,5 |
-10 |
60 |
180 |
360 |
53 |
|
|
0,5 |
-5 |
90 |
270 |
540 |
83 |
|
|
Трамбовочная машина ДУ-12Б |
0,6 |
-20 |
40 |
120 |
200 |
30 |
|
0,6 |
-10 |
60 |
180 |
300 |
50 |
|
|
0,6 |
-5 |
90 |
270 |
450 |
69 |
|
|
Вибрационный самоходный каток ДУ-47А |
0,35 |
-20 |
40 |
100 |
285 |
51 |
|
0,35 |
-10 |
60 |
150 |
428 |
77 |
|
|
0,35 |
-5 |
90 |
225 |
628 |
115 |
Движение автомобилей-самосвалов осуществляется по тупиковой схеме. Автомобили-самосвалы начинают отсыпку с дальнего конца участка и постепенно перемещаются к началу со стороны движения грузопотока. Перед местом отсыпки грунта автомобили-самосвалы разворачиваются и задним ходом подаются на разгрузку. Фронт отсыпки перемещается противоположно движению груженых автомобилей-самосвалов.
Грунт разравнивается и планируется до необходимых отметок при продольных проходках бульдозера марки ДЗ-109Б. Разравнивание выполняется от краев насыпи к середине.
Уплотнение грунта осуществляется трамбовочной установкой УМТС-2. Это навесное оборудование, состоящее из пяти дизель-трамбовок, смонтированных на тракторе Т-100М. Уплотнение производят последовательными ходами не ближе 0,5 м от бровки откоса с перекрытием каждого прохода на 0,1 - 0,2 м.
Рабочую скорость машины назначают в зависимости от вида и влажности грунта, а также от толщины уплотняющего слоя.
2.14. Технология производства основных работ (вариант 2).
Грунт разрабатывается в карьере экскаватором ЭО-5123ХЛ с оборудованием прямая лопата с ковшом вместимостью 1,6 м3.
Разработанный грунт транспортируется автомобилями-самосвалами, разгружается по площади отсыпаемого участка в шахматном порядке. Движение автомобилей-самосвалов осуществляется по тупиковой схеме.
Грунт на участке разравнивается и планируется бульдозером ДЗ-54С.
Уплотняется грунт трамбовочной машиной ДУ-12Б - навесным оборудованием, состоящим из двух трамбующих плит, на базе гусеничного трактора Т-100МЗ. Уплотнение осуществляется поочередными ударами плит при свободном падении их на грунт.
Каждый следующий удар трамбующих плит должен перекрывать след предыдущего на 0,1 - 0,2 м.
2.15. Технология производства основных работ (вариант III).
Грунт разрабатывается в дамбу самоходным скрепером ДЗ-11П. Предварительно грунт разрыхляется рыхлителем ДП-26С.
Ковш скрепера загружают в процессе движения машины. Разгрузка в насыпи производится при движении скрепера по прямой линии, параллельной оси насыпи.
Каждый слой отсыпают в насыпь от бровок к оси продольными полосами.
Для окончательной планировки отсыпаемых участков используется бульдозер ДЗ-109Б.
Уплотнение грунта производится самоходным вибрационным катком ДУ-47А при движении катка круговыми проходками от края насыпи к середине. Первый и второй ход катка выполняют на расстоянии 1,5 - 2,0 м от бровки насыпи, затем смещая ходы на 1/3 - 1/4 ширины катка в сторону бровки, уплотняют края насыпи.
2.16. При послойной отсыпке грунта в дамбе к отсыпке последующего слоя разрешается приступать только после отсыпки и уплотнения нижележащего слоя.
При сопряжении вновь отсыпаемой карты с ранее отсыпанной грунт с поверхности сопряжения срезается бульдозером по откосу не круче 1:4 и укладывается на вновь отсыпаемую карту.
После отсыпки 4 - 5-ти слоев по всему телу дамбы бульдозером срезается бахрома с откосов отсыпанных слоев и перемещается в вышележащий слой.
Для обеспечения равномерности уплотнения грунта его следует отсыпать и разравнивать слоями одинаковой толщины, укладывать и уплотнять в талом состоянии.
2.17. Дополнительное увлажнение водой недоувлажненных грунтов в карьере и на месте их укладки при отрицательной температуре не допускается.
2.18. Допускается укладывать талый грунт с добавлением мерзлого грунта в виде комков в количестве не более 10 - 15 % от общего объема грунта в слое. Комки мерзлого грунта должны распределяться равномерно по площади отсыпаемого участка. Скопление комков мерзлого грунта в отдельных местах в виде гнезд не допускается. Размер оставляемых в насыпи мерзлых комков не должен превышать 1/2 толщины слоя в уплотненном состоянии. Более крупные куски дробят или выбрасывают.
Запрещается укладывать в сооружение комки мерзлого грунта с прослойками льда.
2.19. Во время снегопада грунт не укладывают. После прекращения снегопада снег и наледь перед укладкой следующего слоя грунта удаляют бульдозером.
2.20. Допускается производить отсыпку и уплотнение очередного слоя из связного грунта на промороженный слой без удаления промерзшего слоя грунта, если он был уплотнен в талом состоянии, а влажность его не превышала влажности на границе раскатывания.
2.21. При ведении работ требуется соблюдать требования СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».
2.22. Схемы производства работ приведены на листах 7 - 11.

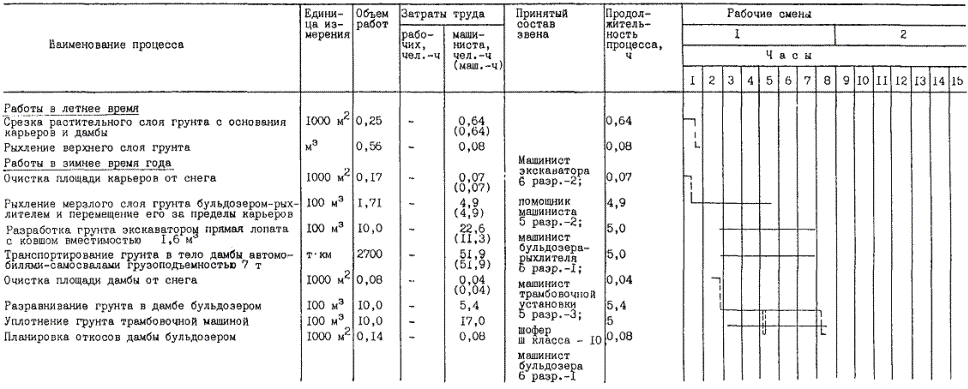

2.23. Графики производства работ на 1000 м3 грунта приведены на листах 31 - 33.
2.24. Калькуляции затрат труда и заработной платы приведены на листах 13 - 30.
Расчеты в калькуляциях выполнены для Свердловской области, находящейся в 5-й температурной зоне.
2.25. Коэффициенты к нормам времени и расценкам, применяемые при разработке немерзлых грунтов в зимнее время, не учтены.
При привязке типовой технологической карты к местным условиям производится пересчет калькуляции. При этом учитываются усредненные коэффициенты на зимнее удорожание соответствующих видов работ в зависимости от вида строительства и температурной зоны (ЕНиР, общая часть, приложение 3).

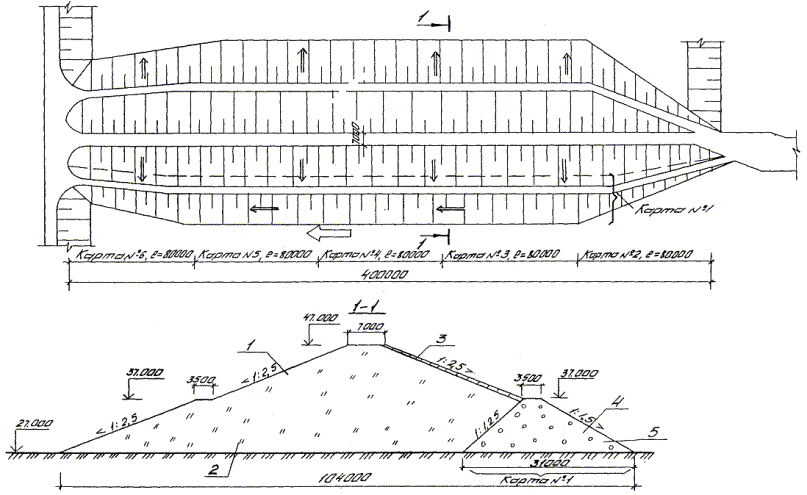

СХЕМА ОРГАНИЗАЦИИ РАБОТ ПРИ ОТСЫПКЕ ДАМБЫ
общее
направление работ; 1 - II
очередь отсыпки; 3 - растительный грунт слоем 0,2 м с посевом трав;
направление
отсыпки грунта в карте 2 -
дресвяной грунт; 4 - I очередь
отсыпки; 5
- галечниковый грунт
Примечание. Разбивка на карты произведена для первого варианта комплекса средств механизации при ведении работ при температуре наружного воздуха минус 5 °С.

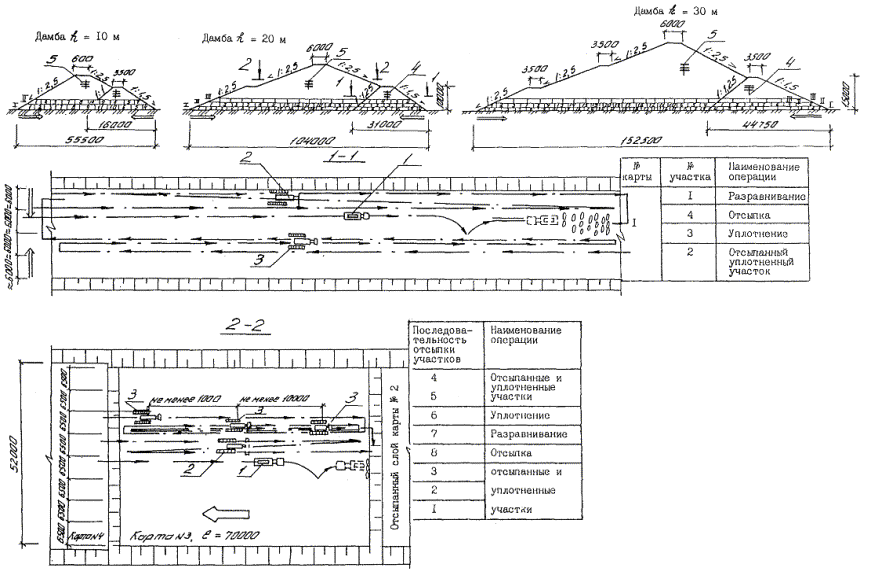

СХЕМА ОТСЫПКИ ДАМБЫ. ВАРИАНТ I
|
1 - автомобиль-самосвал КамАЗ-55102; 2 - бульдозер ДЗ-109Б; 3 - трамбовочная установка УМГС-2; 4 - I очередь отсыпки, слой толщиной 500 мм; 5 - II очередь отсыпки, слой толщиной 600 мм |
Условные обозначения I, II, III - слои отсыпки грунта в карте
|
СХЕМА ОТСЫПКИ ДАМБЫ. ВАРИАНТ II
|
1 - автомобиль-самосвал КамАЗ-55102; 2 - бульдозер ДЗ-54С; 3 - трамбовочная машина ДУ-126; 4 - I очередь отсыпки, слой толщиной 700 мм; 5 - II очередь отсыпки, слой толщиной 600 мм |
Условные обозначения I, II, III... - слои отсыпки грунта, в карте;
|

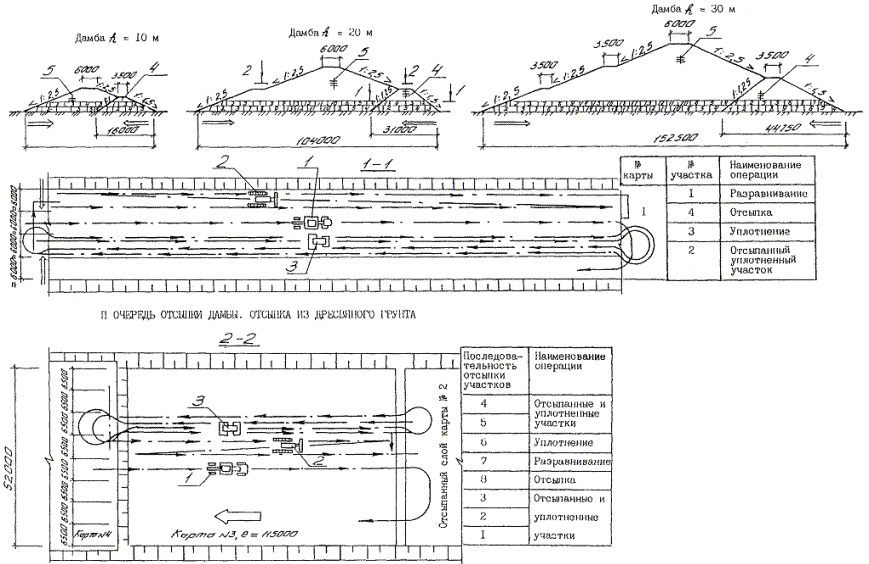

СХЕМА ОТСЫПКИ ДАМБЫ. ВАРИАНТ III
|
1 - скрепер ДЗ-11П; 2 - бульдозер ДЗ-109Б; 3 - вибрационный самоходный каток ДУ-47А; 4 - I очередь отсыпки, слой толщиной 400 мм; 5 - II очередь отсыпки, слой толщиной 350 мм |
Условные обозначения I, II, III - слои отсылки грунта в карте;
|
СХЕМА ОРГАНИЗАЦИИ РАБОТ ПРИ ОТСЫПКЕ ВЕРХНЕЙ ЧАСТИ ДАМБЫ
1 - автомобиль-самосвал КамАЗ-55102; 2 - бульдозер ДЗ-109Б; 3 - трамбовочная установка УМТС-2
Условные обозначения
направление отсыпки грунта;
направление движения механизмов;
Примечание. Разбивка верхних слоев дамбы на карты произведена для первого варианта комплекса средств механизации при ведении работ при температуре наружного воздуха минус 5 °С.
3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ
Систематические контрольные наблюдения в процессе производства земляных работ ведут строительная организация и представители технического надзора заказчика.
Непосредственный контроль за плотностью и влажностью грунта, уложенного в дамбу, возлагается на полевую грунтовую лабораторию.
В результате наблюдении устанавливают соответствие проводимых работ проектной документации и соблюдение требовании технических условий, а также действующих нормативных документов.
Промежуточной приемке с составлением актов на скрытые работы подлежит основание дамбы.
При приемке сооружения дамбы проверяют:
качество использованных грунтов;
крутизну откосов;
степень уплотнения грунта;
наличие актов на скрытые работы.
Насыпи, отсыпаемые зимой, подлежат приемке перед возобновлением работ после длительного перерыва.
Возобновление работ допускается только на основании утвержденного акта.
Технические критерии и средства контроля операций приведены в табл. 3.
Таблица 3
|
Предмет контроля |
Инструмент и способ контроля |
Время контроля |
Ответственный контролер |
Технические критерии оценки качества |
|
|
Отсыпка грунта в насыпь |
Толщина отсыпаемого слоя; содержание мерзлых комьев; наличие снега и льда; геометрические размеры насыпи; степень уплотнения грунта |
Метр стальной, нивелир, оборудование лаборатории |
Периодически, во время работы |
Мастер, лаборант |
Содержание мерзлых комьев от общего объема грунта не должно превышать, %: для насыпей, уплотняемых укаткой, - 20; для насыпей, уплотняемых трамбованием, - 30. Наличие снега и льда не допускается. Отклонение высотных отметок ±5 см. Увеличение крутизны откосов, сужение земляного полотна не допускаются. Степень уплотнения грунта должна быть не ниже проектной |
КАЛЬКУЛЯЦИИ ЗАТРАТ ТРУДА, МАШИННОГО ВРЕМЕНИ, ЗАРАБОТНОЙ ПЛАТЫ
ВАРИАНТ I. ВЫСОТА ДАМБЫ 10 м
Таблица 4
|
Наименование процесса |
Единица измерения |
Объем работ |
Обоснование (ЕНиР и др. нормы) |
Норма времени |
Расценка, руб.-коп. |
Затраты труда |
Заработная плата, руб.-коп. |
Время пребывания машины на объекте, маш.-ч |
Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп. |
||||
|
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
||||||
|
Срезка растительного слоя грунта с основания дамбы и поверхностей карьеров |
1000 м2 |
52,27 |
§Е2-1-5, № 3а |
- |
0,66 (0,66) |
- |
0-70 |
- |
34,49 (34,49) |
- |
36-58 |
34,49 |
36-58 |
|
Перемещение растительного слоя на расстояние до 20 м |
100 м3 |
104,54 |
§Е2-1-22, т. 2, № 5а + № 5г |
- |
0,65 (0,65) |
- |
0-68,9 |
- |
67,95 (67,95) |
- |
72-03 |
67,95 |
72-03 |
|
Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания |
100 м3 |
98,96 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
14,84 (14,84) |
- |
15-73 |
14,84 |
15-73 |
|
Очистка площади дамбы и карьеров от снега за два прохода бульдозера |
1000 м2 |
58,3 |
Применит. §Е2-1-35, № 4а, К = 2 |
- |
0,4 (0,4) |
- |
0-42,4 |
- |
23,32 (23,32) |
- |
24-72 |
23,32 |
24-72 |
|
Послойное рыхление мерзлого слоя грунта на поверхности карьеров: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
28,00 |
§Е2-1-2, т. 2, № 1б |
- |
1,2 (1,2) |
- |
1-27 |
- |
33,6 (33,6) |
- |
35-56 |
33,6 |
35-56 |
|
грунт IVм группы |
100 м3 |
195,0 |
§Е2-1-2, т. 2, № 1г |
- |
1,9 (1,9) |
- |
2-01 |
- |
370,5 (370,5) |
- |
391-95 |
370,5 |
391-95 |
|
Перемещение разрыхленного мерзлого слоя грунта бульдозером на расстояние до 20 м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
28,0 |
§Е2-1-23, № 1б + № 2б |
- |
0,78 (0,78) |
- |
0-94,4 |
- |
21,84 (21,84) |
- |
26-43 |
21,84 |
26-43 |
|
грунт IVм группы |
100 м3 |
195,0 |
§Е2-1-23, № 1а + № 2в |
- |
1,05 (1,05) |
- |
1-27 |
- |
204,75 (204,75) |
- |
247-65 |
204,75 |
247-65 |
|
Разработка грунта экскаватором обратная лопата с ковшом вместимостью 1,6 м3: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
192,0 |
§Е2-1-11, т. 7, № 7б |
- |
2,2 (1,1) |
- |
2-24 |
- |
422,4 (211,2) |
- |
430-08 |
211,2 |
430-08 |
|
грунт IV группы |
100 м3 |
1104,0 |
§Е2-1-11, т. 7, № 7г |
- |
4,0 (2,0) |
- |
4-08 |
- |
4416,0 (2208,0) |
- |
4504-00 |
1927,2 |
4504-00 |
|
Разгрузка и погрузка автомобилей-самосвалов грузоподъемностью 7 т |
т |
233280 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,017 (0,017) |
- |
0-01,29 |
- |
4067,8 (4067,8) |
- |
3965-76 |
3917,8 |
3965-76 |
|
Транспортирование грунта в дамбу автомобилями-самосвалами грузоподъемностью 7 т на расстояние 1,5 км |
т×км |
349920 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,0076 (0,0076) |
- |
0-00,58 |
- |
2659,4 (2659,4) |
- |
2029-53 |
2497,4 |
2029-53 |
|
Разравнивание грунта в дамбе бульдозером: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
192,0 |
§Е2-1-28, № 3д |
- |
0,32 (0,32) |
- |
0-33,9 |
- |
61,44 (61,44) |
- |
65-08 |
61,44 |
65-08 |
|
грунт IV группы |
100 м3 |
1104,0 |
§Е2-1-28, № 3е |
- |
0,43 (0,43) |
- |
0-45,6 |
- |
474,72 (474,72) |
- |
503-42 |
474-72 |
503-42 |
|
Послойное уплотнение грунта трамбовочной установкой |
100 м3 |
1296,0 |
§Е2-1-33, № 1а |
- |
1,7 (1,7) |
- |
1-55 |
- |
2203,0 (2203,0) |
- |
2008-8 |
2138,4 |
2008-50 |
|
Планировка откосов дамбы бульдозером, оборудованным откосником |
1000 м2 |
18,5 |
§Е2-1-40, № 1а |
- |
0,87 (0,87) |
- |
0-92,2 |
- |
16,09 (16,09) |
- |
17-05 |
233,28 |
244-94 |
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На объем работ |
100 м3 |
1296,0 |
- |
- |
- |
- |
- |
- |
15092,1 (12672,9) |
- |
14374-10 |
12232,7 |
14601-96 |
|
На конечный измеритель (1000 м3 грунта) |
1000 м3 |
1,0 |
- |
- |
- |
- |
- |
- |
116,45 (97,78) |
- |
110-91 |
94,4 |
112-66 |
ВЫСОТА ДАМБЫ 20 м
Таблица 5
|
Наименование процесса |
Единица измерения |
Объем работ |
Обоснование (ЕНиР и др. нормы) |
Норма времени |
Расценка, руб.-коп. |
Затраты труда |
Заработная плата, руб.-коп. |
Время пребывания машины на объекте, маш.-ч |
Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп. |
||||
|
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
||||||
|
Срезка растительного слоя грунта с основания дамбы и поверхности карьеров |
1000 м2 |
116,5 |
§Е2-1-5, № 3а |
- |
0,66 (0,66) |
- |
0-70 |
- |
76,89 (76,89) |
- |
81-55 |
76,89 |
81-55 |
|
Перемещение растительного слоя на расстояние до 20 м |
100 м3 |
233,0 |
§Е2-1-22, т. 2, № 5а + № 5г |
- |
0,65 (0,65) |
- |
0-68,9 |
- |
151,45 (151,45) |
- |
160-53 |
151,45 |
160-53 |
|
Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания |
100 м3 |
262,0 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
39,3 (39,3) |
- |
41-65 |
39,3 |
41-65 |
|
Очистка площади дамбы и карьеров от снега за два прохода бульдозера |
1000 м2 |
122,5 |
Применит. §Е2-1-35, № 4а, К = 2 |
- |
0,4 (0,4) |
- |
0-42,4 |
- |
49,0 (49,0) |
- |
51-94 |
49,0 |
51-94 |
|
Рыхление мерзлого слоя грунта на поверхности карьеров: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
99,9 |
§Е2-1-2, т. 2, № 1б |
- |
1,2 (1,2) |
- |
1-27 |
- |
119,88 (119,88) |
- |
126-87 |
119,88 |
126-87 |
|
грунт IVм группы |
100 м3 |
696,15 |
§Е2-1-2, т. 2, № 1г |
- |
1,9 (1,9) |
- |
2-01 |
- |
1322,68 (1322,68) |
- |
1399-26 |
1322,68 |
1399-26 |
|
Перемещение разрыхленного грунта бульдозером на расстояние до 20 м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
99,9 |
§Е2-1-23, № 1б + № 2б |
- |
0,78 (0,78) |
- |
0-94,4 |
- |
77,92 (77,92) |
- |
94-30 |
77,92 |
94-30 |
|
грунт IVм группы |
100 м3 |
696,15 |
§Е2-1-23, № 1а + № 2в |
- |
1,05 (1,05) |
- |
1-27 |
- |
730,95 (730,95) |
- |
884-11 |
730,95 |
884-11 |
|
Разработка грунта экскаватором обратная лопата с ковшом вместимостью 1,6 м3: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
688,0 |
§Е2-1-11, т. 7, № 7б |
- |
2,2 (1,1) |
- |
2-24 |
- |
1513,60 (756,80) |
- |
1541-12 |
756,80 |
1541-12 |
|
грунт IV группы |
100 м3 |
3948,0 |
§Е2-1-11, т. 7, № 7г |
- |
4,0 (2,0) |
- |
4-08 |
- |
15792,0 (7896,0) |
- |
16107-84 |
6892,60 |
16107-84 |
|
Разгрузка и погрузка автомобилей-самосвалов грузоподъемностью 7 т |
т |
834480 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,017 (0,017) |
- |
0-01,29 |
- |
14186,2 (14186,2) |
- |
10764-79 |
13586,2 |
10764-79 |
|
Транспортирование грунта в дамбу автомобилями-самосвалами грузоподъемностью 7 т на расстояние 1,5 км |
т×км |
1251720 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,0076 (0,0076) |
- |
0-00,58 |
- |
9513,07 (9513,07) |
- |
7259-97 |
9362,0 |
7259-97 |
|
Разравнивание грунта в дамбе бульдозером: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
688,0 |
§Е2-1-28, № 3д |
- |
0,32 (0,32) |
- |
0-33,9 |
- |
220,16 (220,16) |
- |
233-23 |
220,16 |
233-23 |
|
грунт IV группы |
100 м3 |
3948,0 |
§Е2-1-28, № 3е |
- |
0,43 (0,43) |
- |
0-45,6 |
- |
1697,64 (1697,64) |
- |
1800-28 |
1697,64 |
1800-28 |
|
Послойное уплотнение грунта трамбовочной установкой |
100 м3 |
4636,0 |
§Е2-1-33, № 1а |
- |
1,7 (1,7) |
- |
1-55 |
- |
7881,2 (7881,2) |
- |
7185-80 |
7649,4 |
7185-80 |
|
Планировка откосов дамбы бульдозером, оборудованным откосником |
1000 м2 |
40,6 |
§Е2-1-40, № 1а |
- |
0,87 (0,87) |
- |
0-92,2 |
- |
35,32 (35,32) |
- |
37-43 |
834,48 |
876-20 |
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На объем работ |
100 м3 |
4636,0 |
- |
- |
- |
- |
- |
- |
53407,3 (44754,5) |
- |
4777-50 |
43567,35 |
48609-24 |
|
На конечный измеритель (1000 м3 грунта) |
1000 м3 |
1,0 |
- |
- |
- |
- |
- |
- |
115,19 (96,53) |
- |
103-04 |
93,97 |
104-85 |
ВЫСОТА ДАМБЫ 30 м
Таблица 6
|
Наименование процесса |
Единица измерения |
Объем работ |
Обоснование (ЕНиР и др. нормы) |
Норма времени |
Расценка, руб.-коп. |
Затраты труда |
Заработная плата, руб.-коп. |
Время пребывания машины на объекте, маш.-ч |
Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп. |
||||
|
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
||||||
|
Срезка растительного слоя грунта с основания дамбы и поверхности карьеров |
1000 м2 |
228,86 |
§Е2-1-5, № 3а |
- |
0,66 (0,66) |
- |
0-70 |
- |
151,04 (151,04) |
- |
160-20 |
151,04 |
160-20 |
|
Перемещение растительного слоя на расстояние до 20 м |
100 м3 |
457,72 |
§Е2-1-22, т. 2, № 5а + № 5г |
- |
0,65 (0,65) |
- |
0-68,9 |
- |
297,51 (297,51) |
- |
315-37 |
297,51 |
315-37 |
|
Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания |
100 м3 |
588,2 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
88,23 (88,23) |
- |
93-52 |
88,23 |
93-52 |
|
Очистка площади дамбы и карьеров от снега за два прохода бульдозера |
1000 м2 |
234,86 |
Применит. §Е2-1-35, № 4а, К = 2 |
- |
0,4 (0,4) |
- |
0-42,4 |
- |
93,94 (93,94) |
- |
99-58 |
93,94 |
99-58 |
|
Послойное рыхление мерзлого слоя грунта на поверхности карьеров: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
209,8 |
§Е2-1-2, т. 2, № 1б |
- |
1,2 (1,2) |
- |
1-27 |
- |
251,76 (251,76) |
- |
266-44 |
251,76 |
266-44 |
|
грунт IVм группы |
100 м3 |
1461,0 |
§Е2-1-2, т. 2, № 1г |
- |
1,9 (1,9) |
- |
2-01 |
- |
2775,9 (2775,9) |
- |
2936-61 |
2775,9 |
2936-61 |
|
Перемещение разрыхленного, мерзлого слоя грунта бульдозером на расстояние до 20 м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
209,8 |
§Е2-1-23, № 1б + № 2б |
- |
0,78 (0,78) |
- |
0-94,4 |
- |
163,64 (163,64) |
- |
198-05 |
163,64 |
198-05 |
|
грунт IVм группы |
100 м3 |
1461,0 |
§Е2-1-23, № 1а + № 2в |
- |
1,05 (1,05) |
- |
1-27 |
- |
1534,05 (1534,05) |
- |
1855-47 |
1534,05 |
1855-47 |
|
Разработка грунта экскаватором обратная лопата с ковшом вместимостью 1,6 м3: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
1447,5 |
§Е2-1-11, т. 7, № 7б |
- |
2,2 (1,1) |
- |
2-24 |
- |
3184,5 (1592,25) |
- |
3242-00 |
1400,0 |
3242-00 |
|
грунт IV группы |
100 м3 |
8636,0 |
§Е2-1-11, т. 7, № 7г |
- |
4,0 (2,0) |
- |
4-08 |
- |
34544,0 (17272,0) |
- |
35234-88 |
15237,77 |
35234-88 |
|
Разгрузка и погрузка автомобилей-самосвалов грузоподъемностью 7 т |
т |
1815026 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,017 (0,017) |
- |
0-01,29 |
- |
30855,4 (30855,4) |
- |
23413-80 |
30100,4 |
23413-80 |
|
Транспортирование грунта в дамбу автомобилями-самосвалами грузоподъемностью 7 т на расстояние 1,5 км |
т×км |
2722540 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,0076 (0,0076) |
- |
0-00,58 |
- |
20691,3 (20691,3) |
- |
15790-73 |
19812,92 |
15790-73 |
|
Разравнивание грунта в дамбе бульдозером: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
1447,5 |
§Е2-1-28, № 3д |
- |
0,32 (0,32) |
- |
0-33,9 |
- |
463,2 (463,2) |
- |
490-70 |
463,2 |
490-70 |
|
грунт IV группы |
100 м3 |
8636,0 |
§Е2-1-28, № 3е |
- |
0,43 (0,43) |
- |
0-45,6 |
- |
3713,48 (3713,48) |
- |
3938-00 |
3713,48 |
3938-00 |
|
Послойное уплотнение грунта трамбовочной установкой |
100 м3 |
10083,5 |
§Е2-1-33, № 1а |
- |
1,7 (1,7) |
- |
1-55 |
- |
17141,95 (17141,95) |
- |
15629-42 |
16637,77 |
15629-42 |
|
Планировка откосов насыпи бульдозером, оборудованным откосником |
1000 м2 |
61,2 |
§Е2-1-40, № 1а |
- |
0,87 (0,87) |
- |
0-92,2 |
- |
53,24 (53,24) |
- |
56-42 |
1814,9 |
1905-64 |
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На объем работ |
100 м3 |
10083,5 |
- |
- |
- |
- |
- |
- |
116003,2 (97138,9) |
- |
103721-25 |
94536,1 |
105570-42 |
|
На конечный измеритель (1000 м3 грунта) |
1000 м3 |
1,0 |
- |
- |
- |
- |
- |
- |
115,1 (96,3) |
- |
102-86 |
93,75 (93,75) |
104-70 |
ВАРИАНТ II. ВЫСОТА ДАМБЫ 10 м
Таблица 7
|
Наименование процесса |
Единица измерения |
Объем работ |
Обоснование (ЕНиР и др. нормы) |
Норма времени |
Расценка, руб.-коп. |
Затраты труда |
Заработная плата, руб.-коп. |
Время пребывания машины на объекте, маш.-ч |
Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп. |
||||
|
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
||||||
|
Срезка растительного слоя грунта с основания дамбы и поверхности карьеров |
1000 м2 |
52,27 |
§Е2-1-5, № 2а |
- |
0,69 (0,69) |
- |
0-73,1 |
- |
36,06 |
- |
38-20 |
36,06 |
38-20 |
|
Перемещение растительного слоя на расстояние до 20 м |
100 м3 |
104,54 |
§Е2-1-22, т. 2, № 3а + № 3г |
- |
0,93 (0,93) |
- |
0-98,6 |
- |
97,22 |
- |
103-07 |
97,22 |
103-07 |
|
Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания |
100 м3 |
98,96 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
14,82 |
- |
15-73 |
14,82 |
15-73 |
|
Очистка площади дамбы и карьеров от снега за два прохода бульдозера |
1000 м2 |
58,3 |
Применит. §Е2-1-35, № 4а, К = 2 |
- |
0,42 (0,42) |
- |
0-44,6 |
- |
24,48 |
- |
26-00 |
24,48 |
26-00 |
|
Послойное рыхление мерзлого слоя грунта на поверхности карьеров: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
28,0 |
§Е2-1-2, т. 2, № 1б |
- |
1,2 (1,2) |
- |
1-27 |
- |
33,6 |
- |
35-56 |
33,6 |
35-56 |
|
грунт IVм группы |
100 м3 |
195,0 |
№2-1-2, т.2,№1 г |
- |
1,9 (1,9) |
- |
2-01 |
- |
370,5 |
- |
391-95 |
370,5 |
391-95 |
|
Перемещение разрыхленного, мерзлого слоя грунта бульдозером на расстояние до 20 м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
28,0 |
§Е2-1-23, № 1б + № 2б |
- |
0,78 (0,78) |
- |
0-94,4 |
- |
21-84 |
- |
26-43 |
21,84 |
26-43 |
|
грунт IVм группы |
100 м3 |
195,0 |
§Е2-1-23, № 1в + № 2в |
- |
1,05 (1,05) |
- |
1-27 |
- |
204,75 |
- |
247-65 |
204,75 |
247-65 |
|
Разработка грунта экскаватором обратная лопата с ковшом вместимостью 1,6 м3: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
192,0 |
§Е2-1-8, т. 7, № 3б |
- |
1,5 (0,75) |
- |
1-53 |
- |
288,0 (144,0) |
- |
293-76 |
124,0 |
293-76 |
|
грунт IV группы |
100 м3 |
1104,0 |
§Е2-1-8, т. 7, № 3г |
- |
2,4 (1,2) |
- |
2-45 |
- |
2649,6 (1324,8) |
- |
2704-80 |
1172,0 |
2704-80 |
|
Разгрузка и погрузка автомобилей-самосвалов грузоподъемностью 7 т |
т |
233280 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,017 (0,017) |
- |
0-01,29 |
- |
3965,8 (3965,8) |
- |
3009-31 |
3915,8 |
3009-31 |
|
Транспортирование грунта в дамбу автомобилями-самосвалами грузоподъемностью 7 т на расстояние 1,5 км |
т×км |
349920 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,0076 (0,0076) |
- |
0-00,58 |
- |
2659,4 (2659,4) |
- |
2029-53 |
2564,69 |
2029-53 |
|
Разравнивание грунта в дамбе бульдозером: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
192,0 |
§Е2-1-28, № 2д |
- |
0,43 (0,43) |
- |
0-45,6 |
- |
82,56 (82,56) |
- |
87-55 |
82,56 |
87,55 |
|
грунт IV группы |
100 м3 |
1104,0 |
§Е2-1-28, № 2е |
- |
0,56 (0,56) |
- |
0-59,4 |
- |
618,24 (618,24) |
- |
655-77 |
618,24 |
655-77 |
|
Послойное уплотнение грунта трамбовочной установкой |
100 м3 |
1296,0 |
§Е2-1-33, № 1а |
- |
1,7 (1,7) |
- |
1-55 |
- |
2203,2 (2203,2) |
- |
2008-80 |
2138,4 |
2008-80 |
|
Планировка откосов насыпи бульдозером, оборудованным откосником |
1000 м2 |
18,5 |
§Е2-1-40, № 1а |
- |
0,87 (0,87) |
- |
0-92,2 |
- |
16,09 (16,09) |
- |
17-05 |
16,09 |
17-05 |
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На объем работ |
100 м3 |
1296,0 |
- |
- |
- |
- |
- |
- |
13284,2 (11815,4) |
- |
11691-20 |
11433,1 |
11691-20 |
|
На конечный измеритель (1000 м3 грунта) |
1000 м3 |
1,0 |
- |
- |
- |
- |
- |
- |
102,5 (91,2) |
- |
90-20 |
88,2 |
90-20 |
ВЫСОТА ДАМБЫ 20 м
Таблица 8
|
Наименование процесса |
Единица измерения |
Объем работ |
Обоснование (ЕНиР и др. нормы) |
Норма времени |
Расценка, руб.-коп. |
Затраты труда |
Заработная плата, руб.-коп. |
Время пребывания машины на объекте, маш.-ч |
Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп. |
||||
|
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
||||||
|
Срезка растительного слоя грунта с основания дамбы и поверхности карьеров |
1000 м2 |
116,5 |
§Е2-1-5, № 2а |
- |
0,69 (0,69) |
- |
0-73,1 |
- |
80,38 (80,38) |
- |
85-16 |
80,38 |
85-16 |
|
Перемещение растительного слоя на расстояние до 20 м |
100 м3 |
233,0 |
§Е2-1-22, т. 2, № 3а + № 3г |
- |
0,93 (0,93) |
- |
0-98,6 |
- |
216,69 (216,69) |
- |
229-74 |
216,69 |
229-74 |
|
Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания |
100 м3 |
262,0 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
39,3 (39,3) |
- |
41-65 |
39,3 |
41-65 |
|
Очистка площади дамбы и карьеров от снега за два прохода бульдозера |
1000 м2 |
122,5 |
Применит. §Е2-1-35, № 4а, К = 2 |
- |
0,42 (0,42) |
- |
0-44,6 |
- |
51,45 (51,45) |
- |
54-63 |
51,45 |
54-63 |
|
Послойное рыхление мерзлого слоя грунта на поверхности карьеров: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
99,9 |
§Е2-1-2, т. 2, № 1б |
- |
1,2 (1,2) |
- |
1-27 |
- |
119,8 (119,8) |
- |
126-87 |
119,8 |
126-87 |
|
грунт IVм группы |
100 м3 |
696,15 |
№2-1-2, т.2,№1 г |
- |
1,9 (1,9) |
- |
2-01 |
- |
1322,68 (1322,68) |
- |
1399-26 |
1322,68 |
1399-26 |
|
Перемещение разрыхленного, мерзлого слоя грунта бульдозером на расстояние до 20 м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
99,9 |
§Е2-1-23, № 1б + № 2б |
- |
0,78 (0,78) |
- |
0-94,4 |
- |
77,92 (77,92) |
- |
94,30 |
77,92 |
94-30 |
|
грунт IVм группы |
100 м3 |
696,15 |
§Е2-1-23, № 1в + № 2в |
- |
1,05 (1,05) |
- |
1-27 |
- |
730,95 (730,95) |
- |
884-11 |
730,95 |
884-11 |
|
Разработка грунта экскаватором обратная лопата с ковшом вместимостью 1,6 м3: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
688,0 |
§Е2-1-8, т. 7, № 3б |
- |
1,5 (0,75) |
- |
1-53 |
- |
1032,0 (516,0) |
- |
1052-64 |
456,0 |
1052-64 |
|
грунт IV группы |
100 м3 |
3948,0 |
§Е2-1-8, т. 7, № 3г |
- |
2,4 (1,2) |
- |
2-45 |
- |
9475,2 (4737,6) |
- |
9672-60 |
4180,0 |
9672-60 |
|
Разгрузка и погрузка автомобилей-самосвалов грузоподъемностью 7 т |
т |
834480 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,017 (0,017) |
- |
0-01,29 |
- |
14186,16 (14186,16) |
- |
10764-80 |
13886,1 |
10764-80 |
|
Транспортирование грунта в дамбу автомобилями-самосвалами грузоподъемностью 7 т на расстояние 1,5 км |
т×км |
1251720 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,0076 (0,0076) |
- |
0-00,58 |
- |
9513,07 (9513,07) |
- |
7259-97 |
9294,0 |
7259-97 |
|
Разравнивание грунта в дамбе бульдозером: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
688,0 |
§Е2-1-28, № 2д |
- |
0,43 (0,43) |
- |
0-45,6 |
- |
295,84 (295,84) |
- |
313-73 |
295,84 |
313-73 |
|
грунт IV группы |
100 м3 |
3948,0 |
§Е2-1-28, № 2е |
- |
0,56 (0,56) |
- |
0-59,4 |
- |
2210,88 (2210,88) |
- |
2345-11 |
2210,88 |
2345-11 |
|
Послойное уплотнение грунта трамбовочной установкой |
100 м3 |
4636,0 |
§Е2-1-33, № 1а |
- |
1,7 (1,7) |
- |
1-55 |
- |
7881,2 (7881,2) |
- |
7185-80 |
7649,4 |
7185-80 |
|
Планировка откосов насыпи бульдозером, оборудованным откосником |
1000 м2 |
40,6 |
§Е2-1-40, № 1а |
- |
0,87 (0,87) |
- |
0-92,2 |
- |
35,32 (35,32) |
- |
37-43 |
35,32 |
37-43 |
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На объем работ |
100 м3 |
4636,0 |
- |
- |
- |
- |
- |
- |
47268,9 (42015,2) |
- |
41547-80 |
40923,26 |
41547-80 |
|
На конечный измеритель (1000 м3 грунта) |
1000 м3 |
1,0 |
- |
- |
- |
- |
- |
- |
101,96 (90,62) |
- |
89-61 |
88,27 |
89-61 |
ВЫСОТА ДАМБЫ 30 м
Таблица 9
|
Наименование процесса |
Единица измерения |
Объем работ |
Обоснование (ЕНиР и др. нормы) |
Норма времени |
Расценка, руб.-коп. |
Затраты труда |
Заработная плата, руб.-коп. |
Время пребывания машины на объекте, маш.-ч |
Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп. |
||||
|
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
||||||
|
Срезка растительного слоя грунта с основания дамбы и поверхности карьеров |
1000 м2 |
228,86 |
§Е2-1-5, № 2а |
- |
0,69 (0,69) |
- |
0-73,1 |
- |
157,91 (157,91) |
- |
167-29 |
157,91 |
167-29 |
|
Перемещение растительного слоя на расстояние до 20 м |
100 м3 |
457,72 |
§Е2-1-22, т. 2, № 3а + № 3г |
- |
0,93 (0,93) |
- |
0-98,6 |
- |
425,67 (425,67) |
- |
451-31 |
425,67 |
451-31 |
|
Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания |
100 м3 |
588,2 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
88,23 (88,23) |
- |
93-52 |
88,23 |
93-52 |
|
Очистка площади дамбы и карьеров от снега за два прохода бульдозера |
1000 м2 |
234,86 |
Применит. §Е2-1-35, № 4а, К = 2 |
- |
0,42 (0,42) |
- |
0-44,6 |
- |
98,64 (98,64) |
- |
104-74 |
98,64 |
104-74 |
|
Послойное рыхление мерзлого слоя грунта на поверхности карьеров: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
209,8 |
§Е2-1-2, т. 2, № 1б |
- |
1,2 (1,2) |
- |
1-27 |
- |
251,76 (251,76) |
- |
266-44 |
251,76 |
266-44 |
|
грунт IVм группы |
100 м3 |
1461,0 |
№2-1-2, т.2,№1 г |
- |
1,9 (1,9) |
- |
2-01 |
- |
2775,9 (2775,9) |
- |
2936-61 |
2775,9 |
2936-61 |
|
Перемещение разрыхленного, мерзлого слоя грунта бульдозером на расстояние до 20 м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
209,8 |
§Е2-1-23, № 1б + № 2б |
- |
0,78 (0,78) |
- |
0-94,4 |
- |
163,64 (163,64) |
- |
198-05 |
163,64 |
198-05 |
|
грунт IVм группы |
100 м3 |
1461,0 |
§Е2-1-23, № 1в + № 2в |
- |
1,05 (1,05) |
- |
1-27 |
- |
1534,05 (1534,05) |
- |
1855-47 |
1534,05 |
1855-47 |
|
Разработка грунта экскаватором обратная лопата с ковшом вместимостью 1,6 м3: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
1447,5 |
§Е2-1-8, т. 7, № 3б |
- |
1,5 (0,75) |
- |
1-53 |
- |
2171,2 (1085,6) |
- |
2214-67 |
955,6 |
2214-67 |
|
грунт IV группы |
100 м3 |
8636,0 |
§Е2-1-8, т. 7, № 3г |
- |
2,4 (1,2) |
- |
2-45 |
- |
20726,4 (10363,2) |
- |
21158-20 |
9127,9 |
21158-20 |
|
Разгрузка и погрузка автомобилей-самосвалов грузоподъемностью 7 т |
т |
1815026 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,017 (0,017) |
- |
0-01,29 |
- |
30855,4 (30855,4) |
- |
23413-83 |
30255,4 |
23413-83 |
|
Транспортирование грунта в дамбу автомобилями-самосвалами грузоподъемностью 7 т на расстояние 1,5 км |
т×км |
2722540 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,0076 (0,0076) |
- |
0-00,58 |
- |
20691,30 (20691,30) |
- |
15790-73 |
20160,0 |
15790-73 |
|
Разравнивание грунта в дамбе бульдозером: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
1447,5 |
§Е2-1-28, № 2д |
- |
0,43 (0,43) |
- |
0-45,6 |
- |
622,43 (622,43) |
- |
659-83 |
622,43 |
659-83 |
|
грунт IV группы |
100 м3 |
8636,0 |
§Е2-1-28, № 2е |
- |
0,56 (0,56) |
- |
0-59,4 |
- |
4836,16 (4836,16) |
- |
5129-73 |
4836,16 |
5129-78 |
|
Послойное уплотнение грунта трамбовочной установкой |
100 м3 |
10083,5 |
§Е2-1-33, № 1а |
- |
1,7 (1,7) |
- |
1-55 |
- |
17141,95 (17141,95) |
- |
15629-42 |
16636,9 |
15629-42 |
|
Планировка откосов насыпи бульдозером, оборудованным откосником |
1000 м2 |
61,2 |
§Е2-1-40, № 1а |
- |
0,87 (0,87) |
- |
0-92,2 |
- |
53,24 (53,24) |
- |
56-42 |
53,24 |
56-42 |
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На объем работ |
100 м3 |
10083,5 |
- |
- |
- |
- |
- |
- |
102593,9 (91145,1) |
- |
90126-31 |
83448,9 |
90126-31 |
|
На конечный измеритель (1000 м3 грунта) |
1000 м3 |
1,0 |
- |
- |
- |
- |
- |
- |
101,74 (90,39) |
- |
89-38 |
82,76 |
99-38 |
ВАРИАНТ III. ВЫСОТА ДАМБЫ 10 м
Таблица 10
|
Наименование процесса |
Единица измерения |
Объем работ |
Обоснование (ЕНиР и др. нормы) |
Норма времени |
Расценка, руб.-коп. |
Затраты труда |
Заработная плата, руб.-коп. |
Время пребывания машины на объекте, маш.-ч |
Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп. |
||||
|
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
||||||
|
Срезка растительного слоя грунта с основания дамбы и поверхности карьеров |
1000 м2 |
52,27 |
§Е2-1-5, № 3а |
- |
0,66 (0,66) |
- |
0-70 |
- |
34,49 (34,49) |
- |
36-58 |
34,49 |
36-58 |
|
Перемещение растительного слоя на расстояние до 20 м |
100 м3 |
104,54 |
§Е2-1-22, т. 2, № 5а + № 5г |
- |
0,65 (0,65) |
- |
0-68,9 |
- |
67,95 (67,95) |
- |
72-03 |
67,95 |
78-03 |
|
Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания |
100 м3 |
98,96 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
14,84 (14,84) |
- |
15-73 |
14,84 |
15-73 |
|
Очистка площади дамбы и карьеров от снега за два прохода бульдозера |
1000 м2 |
58,3 |
Применит. §Е2-1-35, № 4а, К = 2 |
- |
0,4 (0,4) |
- |
0-42,4 |
- |
23,32 (23,32) |
- |
24-72 |
23,32 |
24-72 |
|
Послойное рыхление мерзлого слоя грунта на поверхности карьеров: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
28,0 |
§Е2-1-2, т. 2, № 1б |
- |
1,2 (1,2) |
- |
1-27 |
- |
33,6 (33,6) |
- |
35-36 |
33,6 |
35-56 |
|
грунт IVм группы |
100 м3 |
195,0 |
§Е2-1-2, т. 2, № 1г |
- |
1,9 (1,9) |
- |
2-01 |
- |
370,5 (370,5) |
- |
391-95 |
370,5 |
391-95 |
|
Перемещение разрыхленного мерзлого слоя грунта бульдозером на расстояние до 20 м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
28,0 |
§Е2-1-23, № 1б + № 2б |
- |
0,78 (0,78) |
- |
0-94,4 |
- |
21,84 (21,84) |
- |
26-43 |
21,84 |
26-43 |
|
грунт IVм группы |
100 м3 |
195,0 |
§Е2-1-23, № 1в + № 2в |
- |
1,05 (1,05) |
- |
1-27 |
- |
204,75 (204,75) |
- |
247-65 |
204,75 |
247-65 |
|
Послойное рыхление грунта в карьере: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
192,0 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
28,8 (28,8) |
- |
30-52 |
28,8 |
30-52 |
|
грунт IV группы |
100 м3 |
1104,0 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
165,6 (165,6) |
- |
175-53 |
165,6 |
175-53 |
|
Разработка и перемещение грунта скрепером с ковшом вместимостью 8 м3 на расстояние 1,5 км: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
192,0 |
§Е2-1-21, т 3, № 1б + № 3б |
- |
6,38 (6,38) |
- |
7-72 |
- |
1263,2 (1263,2) |
- |
1482-20 |
1163,2 |
1482-20 |
|
грунт IV группы |
100 м3 |
1104,0 |
§Е2-1-21, т. 3, № 1б + № 3д |
- |
6,38 (6,38) |
- |
7-72 |
- |
7043,5 (7043,5) |
- |
8522-90 |
6612,8 |
8522-90 |
|
Работа трактора-толкача |
100 м3 |
1296,0 |
§Е-2-21, Примеч. 1 |
- |
1,06 (1,06) |
- |
1-28 |
- |
1373,76 (1373,76) |
- |
1658-82 |
1555,2 |
1866-24 |
|
Разравнивание грунта в дамбе бульдозером: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
192,0 |
§Е2-1-28, № 3д |
- |
0,32 (0,32) |
- |
0-33,9 |
- |
61,44 (61,44) |
- |
65-08 |
61,44 |
65-08 |
|
грунт IV группы |
100 м3 |
1104,0 |
§Е2-1-28, № 3е |
- |
0,43 (0,43) |
- |
0-45,6 |
- |
474,72 (474,72) |
- |
503-42 |
521,76 |
553-06 |
|
Послойное уплотнение грунта вибрационным самоходным катком за четыре прохода |
100 м3 |
1296,0 |
Применит. §Е2-1-32, № 1б, К = 6 |
- |
0,66 (0,66) |
- |
0-60 |
- |
855,36 (855,36) |
- |
777-60 |
777,6 |
777-60 |
|
Планировка откосов дамбы бульдозером, оборудованным откосником |
1000 м2 |
18,5 |
§Е2-1-40, № 1а |
- |
0,87 (0,87) |
- |
0-92,2 |
- |
16,09 (16,09) |
- |
17-05 |
194,4 |
204-12 |
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На объем работ |
100 м3 |
1296,0 |
- |
- |
- |
- |
- |
- |
12053,7 (12053,7) |
- |
14083-80 |
11852,1 (11852,1) |
14527-90 |
|
На конечный измеритель (1000 м3 грунта) |
1000 м3 |
1,0 |
- |
- |
- |
- |
- |
- |
93,0 (93,0) |
- |
108-67 |
91,45 (91,45) |
112-10 |
ВЫСОТА ДАМБЫ 20 м
Таблица 11
|
Наименование процесса |
Единица измерения |
Объем работ |
Обоснование (ЕНиР и др. нормы) |
Норма времени |
Расценка, руб.-коп. |
Затраты труда |
Заработная плата, руб.-коп. |
Время пребывания машины на объекте, маш.-ч |
Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп. |
||||
|
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
||||||
|
Срезка растительного слоя грунта с основания дамбы и поверхности карьеров |
1000 м2 |
116,5 |
§Е2-1-5, № 3а |
- |
0,66 (0,66) |
- |
0-70 |
- |
76,89 (76,89) |
- |
81-55 |
76,89 |
81-55 |
|
Перемещение растительного слоя на расстояние до 20 м |
100 м3 |
233,0 |
§Е2-1-22, т. 2, № 5а + № 5г |
- |
0,65 (0,65) |
- |
0-68,9 |
- |
151,45 (151,45) |
- |
160-53 |
151,45 |
160-53 |
|
Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания |
100 м3 |
262,0 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
39,3 (39,3) |
- |
41-65 |
39,3 |
41-65 |
|
Очистка площади дамбы и карьеров от снега за два прохода бульдозера |
1000 м2 |
122,5 |
Применит. §Е2-1-35, № 4а, К = 2 |
- |
0,4 (0,4) |
- |
0-42,4 |
- |
49,0 (49,0) |
- |
51-94 |
49,0 |
51-94 |
|
Послойное рыхление мерзлого слоя грунта на поверхности карьеров: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
99,9 |
§Е2-1-2, т. 2, № 1б |
- |
1,2 (1,2) |
- |
1-27 |
- |
119,88 (119,88) |
- |
126-87 |
119,88 |
126-87 |
|
грунт IVм группы |
100 м3 |
696,15 |
§Е2-1-2, т. 2, № 1г |
- |
1,9 (1,9) |
- |
2-01 |
- |
1322,68 (1322,68) |
- |
1399-26 |
1322,68 |
1399-26 |
|
Перемещение разрыхленного мерзлого слоя грунта бульдозером на расстояние до 20 м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
99,0 |
§Е2-1-23, № 1б + № 2б |
- |
0,78 (0,78) |
- |
0-94,4 |
- |
77,92 (77,92) |
- |
94-30 |
77,92 |
94-30 |
|
грунт IVм группы |
100 м3 |
696,15 |
§Е2-1-23, № 1в + № 2в |
- |
1,05 (1,05) |
- |
1-27 |
- |
730,95 (730,95) |
- |
884-11 |
730,95 |
884-11 |
|
Послойное рыхление грунта в карьере: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
688,0 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
103,2 (103,2) |
- |
109-39 |
103,2 |
109,39 |
|
грунт IV группы |
100 м3 |
3948,0 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
592,2 (592,2) |
- |
627-73 |
592,2 |
627-73 |
|
Разработка и перемещение грунта скрепером с ковшом вместимостью 8 м3 на расстояние 1,5 км: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
688,0 |
§Е2-1-21, т 3, № 1б + № 3б |
- |
6,38 (6,38) |
- |
7-72 |
- |
4389,44 (4389,44) |
- |
5311-36 |
4089,44 |
5311-36 |
|
грунт IV группы |
100 м3 |
3948,0 |
§Е2-1-21, т. 3, № 1б + № 3д |
- |
6,38 (6,38) |
- |
7-72 |
- |
25188,3 (25188,3) |
- |
30478-60 |
23726,86 |
30478-60 |
|
Работа трактора-толкача |
100 м3 |
4636,0 |
§Е-2-21, Примеч. 1 |
- |
1,06 (1,06) |
- |
1-28 |
- |
4914,2 (4914,2) |
- |
5934,10 |
5563,2 |
6675-84 |
|
Разравнивание грунта в дамбе бульдозером: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
688,0 |
§Е2-1-28, № 3д |
- |
0,32 (0,32) |
- |
0-33,9 |
- |
220,16 (220,16) |
- |
233-23 |
250,16 |
262-66 |
|
грунт IV группы |
100 м3 |
3948,0 |
§Е2-1-28, № 3е |
- |
0,43 (0,43) |
- |
0-45,6 |
- |
1697,64 (1697,64) |
- |
1800-28 |
1836,04 |
1946-20 |
|
Послойное уплотнение грунта вибрационным самоходным катком за четыре прохода |
100 м3 |
4636,0 |
Применит. §Е2-1-32, № 1б, К = 6 |
- |
0,66 (0,66) |
- |
0-60 |
- |
3059,8 (3059,8) |
|
2781-60 |
2781,6 |
2781-60 |
|
Планировка откосов дамбы бульдозером, оборудованным откосником |
1000 м2 |
40,6 |
§Е2-1-40, № 1а |
- |
0,87 (0,87) |
- |
0-92,2 |
- |
35,32 (35,32) |
- |
37-43 |
695,4 |
730-17 |
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На объем работ |
100 м3 |
4636,0 |
- |
- |
- |
- |
- |
- |
41768,30 (41768,30) |
- |
49881-80 |
42206,2 (42206,2) |
51763-70 |
|
На конечный измеритель (1000 м3 грунта) |
1000 м3 |
1,0 |
- |
- |
- |
- |
- |
- |
90,1 (90,1) |
- |
107-59 |
91,4 |
111-65 |
ВЫСОТА ДАМБЫ 30 м
Таблица 12
|
Наименование процесса |
Единица измерения |
Объем работ |
Обоснование (ЕНиР и др. нормы) |
Норма времени |
Расценка, руб.-коп. |
Затраты труда |
Заработная плата, руб.-коп. |
Время пребывания машины на объекте, маш.-ч |
Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп. |
||||
|
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
||||||
|
Срезка растительного слоя грунта с основания дамбы и поверхности карьеров |
1000 м2 |
228,86 |
§Е2-1-5, № 3а |
- |
0,66 (0,66) |
- |
0-70 |
- |
151,04 (151,04) |
- |
160-20 |
151,04 |
160-20 |
|
Перемещение растительного слоя на расстояние до 20 м |
100 м3 |
457,72 |
§Е2-1-22, т. 2, № 5а + № 5г |
- |
0,65 (0,65) |
- |
0-68,9 |
- |
297,51 (297,51) |
- |
315-36 |
297,51 |
315-36 |
|
Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания |
100 м3 |
588,2 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
88,23 (88,23) |
- |
93-52 |
88,23 |
93-52 |
|
Очистка площади дамбы и карьеров от снега за два прохода бульдозера |
1000 м2 |
234,86 |
Применит. §Е2-1-35, № 4а, К = 2 |
- |
0,4 (0,4) |
- |
0-42,4 |
- |
93,94 (93,94) |
- |
99-58 |
93,94 |
99-58 |
|
Послойное рыхление мерзлого слоя грунта на поверхности карьеров: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
209,8 |
§Е2-1-2, т. 2, № 1б |
- |
1,2 (1,2) |
- |
1-27 |
- |
251,76 (251,76) |
- |
266-44 |
251,76 |
266-44 |
|
грунт IVм группы |
100 м3 |
1461,0 |
§Е2-1-2, т. 2, № 1г |
- |
1,9 (1,9) |
- |
2-01 |
- |
2775,9 (2775,9) |
- |
2936-61 |
2775,9 |
2936-64 |
|
Перемещение разрыхленного мерзлого слоя грунта бульдозером на расстояние до 20 м: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
209,8 |
§Е2-1-23, № 1б + № 2б |
- |
0,78 (0,78) |
- |
0-94,4 |
- |
163,64 (163,64) |
- |
198-05 |
163,64 |
198,05 |
|
грунт IVм группы |
100 м3 |
1461,0 |
§Е2-1-23, № 1в + № 2в |
- |
1,05 (1,05) |
- |
1-27 |
- |
1534,05 (1534,05) |
- |
1855-47 |
1534,05 |
1855-47 |
|
Послойное рыхление грунта в карьере: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
1447,5 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
217,12 (217,12) |
- |
230-15 |
217,12 |
230-15 |
|
грунт IV группы |
100 м3 |
8636,0 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
1295,4 (1295,4) |
- |
1373-12 |
1295,4 |
1373-12 |
|
Разработка и перемещение грунта скрепером с ковшом вместимостью 8 м3 на расстояние 1,5 км: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
1447,5 |
§Е2-1-21, т 3, № 1б + № 3б |
- |
6,38 (6,38) |
- |
7-72 |
- |
9235,05 (9235,05) |
- |
11174-70 |
8635,05 |
11174-70 |
|
грунт IV группы |
100 м3 |
8636,0 |
§Е2-1-21, т. 3, № 1б + № 3д |
- |
6,38 (6,38) |
- |
7-72 |
- |
55097,68 (55097,68) |
- |
66669-92 |
51862,9 |
66669-92 |
|
Работа трактора-толкача |
100 м3 |
10083,5 |
§Е-2-21, Примеч. 1 |
- |
1,06 (1,06) |
- |
1-28 |
- |
10688,5 (10688,5) |
- |
12906-90 |
12099,6 |
14519-92 |
|
Разравнивание грунта в дамбе бульдозером: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт II группы |
100 м3 |
1447,5 |
§Е2-1-28, № 3д |
- |
0,32 (0,32) |
- |
0-33,9 |
- |
463,2 (463,2) |
- |
490-70 |
533,2 |
559-86 |
|
грунт IV группы |
100 м3 |
8636,0 |
§Е2-1-28, № 3е |
- |
0,43 (0,43) |
- |
0-45,6 |
- |
3713,48 (3713,48) |
- |
3938-00 |
4003,48 |
4243-68 |
|
Послойное уплотнение грунта вибрационным самоходным катком за четыре прохода |
100 м3 |
10083,5 |
Применит. §Е2-1-32, № 1б, К = 6 |
- |
0,66 (0,66) |
- |
0-60 |
- |
6655,1 (6655,1) |
- |
6050-10 |
6049,8 |
6050-10 |
|
Планировка откосов дамбы бульдозером, оборудованным откосником |
1000 м2 |
61,2 |
§Е2-1-40, № 1а |
- |
0,87 (0,87) |
- |
0-92,2 |
- |
53,24 (53,24) |
- |
56-42 |
1512,4 |
1588-02 |
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На объем работ |
100 м3 |
10083,5 |
- |
- |
- |
- |
- |
- |
92774,8 (92774,8) |
- |
108815-25 |
91563,02 |
112334-64 |
|
На конечный измеритель (1000 м3 грунта) |
1000 м3 |
1,0 |
- |
- |
- |
- |
- |
- |
92,01 |
- |
107-91 |
90,80 |
111-40 |
ГРАФИКИ ПРОИЗВОДСТВА РАБОТ НА 1000 м3 ГРУНТА. ВАРИАНТ I
Таблица 13
ВАРИАНТ II
Таблица 14
ВАРИАНТ III
Таблица 15
6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ
6.1. Формирование комплекса машин и механизмов произведено в соответствии с указаниями «Методических рекомендаций по построению комплексно-механизированных процессов производства земляных работ» (ЦНИИОМТП Госстроя СССР, Москва, 1982 г.).
6.2. Потребность в механизмах, машинах, инструменте приведена в табл. 16.
|
Наименование |
Марка, техническая характеристика |
Количество по вариантам |
Назначение |
||
|
I |
II |
III |
|||
|
Экскаватор |
ЭО-5122А с оборудованием обратная лопата, ковш вместимостью 1,6 м3 |
3 |
|
|
Разработка грунта в карьере |
|
Экскаватор |
ЭО-5123ХЛ с оборудованием прямая лопата, ковш вместимостью 1,6 м3 |
|
2 |
|
То же |
|
Самоходный скрепер |
ДЗ-11П, ковш вместимостью 8 м3 Базовый тягач МоАЗ-546П |
|
|
10 |
Разработка и транспортировка грунта |
|
Трактор-толкач |
Т-180 |
|
|
2 |
Подталкивание скрепера |
|
Бульдозер-рыхлитель |
ДЗ-117А (бульдозер ДЗ-109 и рыхлитель ДП-26С на базе гусеничного трактора Т-130.1.Г-1) |
1 |
- |
1 |
Очистка площади от снега Рыхление грунта в карьере |
|
Бульдозер-рыхлитель |
ДП-15 (бульдозер ДЗ-54С и рыхлитель ДП-5С на базе гусеничного трактора Т-100МЗГП) |
- |
1 |
- |
То же |
|
Трамбовочная установка |
УМТС-2. Дизель-трамбовка на тракторе Т- 100м |
3 |
- |
- |
-"- |
|
Вибрационный самоходный каток |
ДУ-47А. Масса вальцов 8 т |
- |
- |
1 |
-"- |
|
Автомобиль-самосвал |
КамАЗ-55102. Грузоподъемность 7 т |
9 |
10 |
- |
Транспортирование грунта |
|
Трамбовочная машина |
ДУ-12Б на базе трактора Т-100МЗ |
- |
3 |
- |
|
|
Бульдозер |
ДЗ-109Б на базе трактора Т-130М.Г-1 |
1 |
- |
1 |
Разравнивание грунта и дамбе |
|
Бульдозер |
ДЗ-54С на базе трактора Т-100МЗГП |
- |
1 |
- |
То же |
|
Нивелир |
НВI ГОСТ 10528-76 |
1 |
1 |
1 |
Разбивка осей сооружения |
|
Рулетка стальная |
РС-20 ГОСТ 7502-80 |
1 |
1 |
1 |
То же |
|
Теодолит |
ГОСТ 10529-86 |
1 |
1 |
1 |
-"- |
|
Нивелирная рейка |
ГОСТ 11158-83 |
2 |
2 |
2 |
-"- |
6.3. Потребность в эксплуатационных материалах на 1000 м3 грунта приведена в табл. 17.
|
Наименование топливо-смазочного материала |
Наименование механизма |
Марка механизма |
Норма на 1 ч работы машины, кг |
Количество по вариантам, кг |
||
|
1 |
2 |
3 |
||||
|
Дизельное топливо |
Экскаватор |
ЭО-5122А |
12,5 |
2081 |
1861 |
1294 |
|
То же |
ЭО-5123ХЛ |
12,5 |
||||
|
Скрепер |
ДЗ-11П |
14,6 |
||||
|
Трактор-толкач |
Т-180 |
19,5 |
||||
|
Бульдозер |
ДЗ-109 |
8,4 |
||||
|
То же |
ДЗ-54С |
7,4 |
||||
|
Автомобиль-самосвал |
КамАЗ-55102 |
9,5 |
||||
|
Вибрационный каток |
ДУ-47А |
4,1 |
||||
|
Трамбовочная машина |
ДУ-12Б |
4,1 |
||||
|
Трамбовочная установка |
УМТС-2 |
4,1 |
||||
|
Моторное масло |
Экскаватор |
ЭО-5122А |
0,63 |
103 |
98,9 |
64,7 |
|
То же |
ЭО-5123ХЛ |
0,63 |
||||
|
Трактор-толкач |
Т-180 |
0,97 |
||||
|
Бульдозер |
ДЗ-109 |
0,42 |
||||
|
То же |
ДЗ-54С |
0,37 |
||||
|
Автомобиль-самосвал |
КамАЗ-55102 |
0,47 |
||||
|
Скрепер |
ДЗ-11П |
0,73 |
||||
|
Трамбовочный механизм |
ДУ-12Б УМТС-2 ДУ-47А |
0,21 |
||||
|
Трансмиссионное масло |
Экскаватор |
ЭО-5123ХЛ |
0,12 |
22 |
21,2 |
12,6 |
|
То же |
ЭО-5122А |
0,12 |
||||
|
Трактор-толкач |
Т-180 |
0,2 |
||||
|
Бульдозер |
ДЗ-54С |
0,074 |
||||
|
То же |
ДЗ-109 |
0,084 |
||||
|
Скрепер |
ДЗ-11П |
0,14 |
||||
|
Автомобиль-самосвал |
КамАЗ-55102 |
0,09 |
||||
|
Трамбовочный механизм |
ДУ-12 УМТС-2 ДУ-47Д |
|
||||
|
Пластичная смазка |
Экскаватор |
ЭО-5122А |
0,19 |
31,2 |
29,2 |
19,0 |
|
То же |
ЭО-5123ХЛ |
0,19 |
||||
|
Скрепер |
ДЗ-11П |
0,21 |
||||
|
Бульдозер |
ДЗ-54С |
0,11 |
||||
|
То же |
ДЗ-109 |
0,12 |
||||
|
Автомобиль-самосвал |
КамАЗ-55102 |
0,12 |
||||
|
Трактор-толкач |
Т-180 |
0,3 |
||||
|
Трамбовочный механизм |
ДУ-12Б УМТС-2 ДУ-47А |
0,06 |
||||
|
Бензин |
Экскаватор |
ЭО-5123ХЛ |
0,56 |
93,1 |
85,1 |
57,5 |
|
То же |
ЭО-5122А |
0,56 |
||||
|
Трактор-толкач |
Т-180 |
0,87 |
||||
|
Бульдозер |
ДЗ-54С |
0,33 |
||||
|
То же |
ДЗ-109 |
0,37 |
||||
|
Автомобиль-самосвал |
КамАЗ-55102 |
0,43 |
||||
|
Трамбовочный механизм |
ДУ-12Б УМТС-2 ДУ-47А |
0,16 |
||||
|
Скрепер |
ДЗ-11П |
|
||||
7. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
7.1. Во время работы скрепера строго запрещается:
находиться между скрепером и трактором;
применять для сцепки предохранительный шкворень большей прочности, чем установлено расчетом;
разгружать скрепер, подавая его под откос;
работать на тракторе без крыльев над гусеницами.
7.2. Во время работы бульдозера запрещается: находиться над поднятым отвалом, удерживаемым только стальным канатом или гидравлическим приводом; выдвигать отвал за края насыпи при сбросе грунта под откос поперечными ходами.
При движении бульдозера вдоль откоса и насыпи его ходовая часть не должна выходить за их края.
7.3. При производстве любых работ уклоны на подъемах и спусках, а также крены в поперечном направлении не должны превышать предельных значений, указанных заводом-изготовителем в инструкции по эксплуатации.
7.4. Перед началом работ с применением автогрейдера необходимо тщательно проверить состояние стальных канатов и цепей, всех шпоночных болтовых и клиновых соединений ответственных частей машины.
При планировке насыпи запрещается подъезжать к бровке ближе чем на 1 м.
7.5. Во время работы экскаватора запрещается:
находиться посторонним лицам в радиусе действия экскаватора плюс 5 м;
изменять вылет стрелы при заполненном ковше, регулировать тормоза при поднятом ковше;
подкладывать под гусеницы бревна, камни.
Экскаватор следует устанавливать на спланированной площадке.
7.6. При уплотнении грунта дизель-трамбовочными машинами необходимо соблюдать следующие требования:
в радиусе действия трамбующей плиты не должно быть посторонних людей;
грунтоуплотняющая машина не должна приближаться к краю отсыпанной насыпи ближе 0,5 м, считая от бровки насыпи до гусеницы трактора.
8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 1000 м3 ГРУНТА
|
Наименование |
Единица измерения |
Количество по вариантам |
||
|
1 |
2 |
3 |
||
|
Затраты машинного времени |
маш.-ч |
93,9 |
88,27 |
91,4 |
|
в том числе в зимний период |
маш.-ч |
93,4 |
87,54 |
90-46 |
|
Заработная плата |
руб.-коп. |
104-90 |
89-60 |
111-65 |
|
в том числе в зимний период |
руб.-коп. |
104-20 |
88-85 |
111-04 |
|
Продолжительность работ |
смена |
1,07 |
1,03 |
1,01 |
|
в том числе в зимний период |
смена |
1,0 |
0,93 |
0,93 |
|
Выработка на одного рабочего в смену |
м3/чел.-смену |
85,0 |
90,6 |
87,5 |
|
Условные затраты на механизацию |
руб.-коп. |
748-20 |
619-24 |
410-38 |
|
в том числе в зимний период |
руб.-коп. |
745-20 |
616-94 |
406-92 |
|
в том числе на транспортирование грунта автомобилями-самосвалами |
руб.-коп. |
513-00 |
513-00 |
|
|
Прямые затраты |
руб.-коп. |
853-10 |
708-84 |
522-03 |
|
в том числе в зимний период |
руб.-коп. |
849-60 |
705-79 |
517-32 |
|
Приведенные затраты |
руб.-коп. |
930-16 |
762-70 |
669-10 |
|
в том числе в зимний период |
руб.-коп. |
925-84 |
755-14 |
663-67 |
|
Эффективность комплексно-механизированного технологического процесса |
руб.-коп. |
261-06 |
93-60 |
|
Примечание. Показатели рассчитаны на законченный результат комплексно-механизированного технологического процесса - 1000 м3 грунта, отсыпанного в дамбу.
СОДЕРЖАНИЕ
