ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ЗЕМЛЯНЫЕ
РАБОТЫ
1.01.01.79
КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ
ТЕХНОЛОГИЧЕСКИЙ
ПРОЦЕСС УСТРОЙСТВА КОТЛОВАНОВ ПРОМЫШЛЕННЫХ
ОБЪЕКТОВ ОБЪЕМОМ ДО 100,0 тыс. м3 В ЗИМНИХ УСЛОВИЯХ
|
РАЗРАБОТАНА Институтом "Красноярский ПромстройНИИпроект" Минуралсибстроя СССР Главный инженер института Б.П. Запятой Начальник отдела Л.Ф. Галимова Главный инженер проекта Е.В. Каминов |
СОГЛАСОВАНО Отделом механизации и технологии строительства Госстроя СССР Письмо от 14.12.1988 г. № 23-712 Срок ввода 1 февраля 1989 г. |
МОСКВА - 1989
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Типовая технологическая карта комплексно-механизированного технологического процесса выполнена для производства работ по устройству котлованов промышленных объектов объемом до 100,00 тыс. м3 в зимних условиях.
1.2. За основу карты приняты чертежи рабочего проекта цеха офсетных пластин с административно-бытовым корпусом (шифр 888), разработанного институтом ПромстройНИИпроект (г. Красноярск).
1.3. Глубина котлована и размеры в плане заданы исходя из габаритов фундаментов с учетом песчаной подготовки.
Объем котлована - 82000 м3.
Размеры котлована в плане - 207,50´72,00 м.
Глубина котлована - 5,0 м.
1.4. Характеристика местных условий
Строительство ведется в 5-й температурной зоне.
Согласно инженерно-геологическим изысканиям основанием для фундаментов служит суглинистый грунт с примесью супеси.
Максимальный уровень грунтовых вод соответствует относительной отметке, равной - 6,0 м.
Глубина промерзания - 1,0 м.
Расстояние транспортирования разработанного грунта в отвал - 1,5 км.
1.5. Работы ведутся в три смены во вторую треть зимы. Подготовку участка производят в теплое время года.
1.6. Варианты комплексов средств механизации приведены в табл. 1.
1.7. В качестве конечного измерителя принято 1000 м3 разработанного грунта.
1.8. Привязка ТТК к местным условиям строительства заключается в уточнении объемов работ, калькуляции затрат труда и заработной платы, графика производства работ.
Варианты комплексов средств механизации
|
Технологическая операция |
Состав средств механизации |
||
|
Вариант I |
Вариант II |
Вариант III |
|
|
Рыхление грунта |
Рыхлитель ДП-26С |
Рыхлитель ДП-26С |
Рыхлитель ДП-26С |
|
Разработка грунта |
Экскаватор ЭО-5122 с оборудованием прямая лопата с ковшом вместимостью 1,6 м3 |
Скрепер ДЗ-13 на тягаче БелАЗ-531 с ковшом вместимостью 15 м3 |
Экскаватор ЭО-5123 ХЛ с оборудованием обратная лопата с ковшом вместимостью 1,6 м3 |
|
Работа трактора-толкача |
- |
Трактор-толкач Т-130.1.Г-1 |
- |
|
Транспортирование грунта |
Автомобиль-самосвал КрАЗ-256-61 |
Скрепер ДЗ-13 |
Автомобиль-самосвал КрАЗ 3-256-61 |
|
Зачистка дна котлована |
Бульдозер ДЗ-110В |
Бульдозер ДЗ-27С |
Бульдозер ДЗ-27С |
2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ
2.1. К началу работ необходимо иметь:
схему разбивки котлована с нанесением существующих подземных коммуникаций;
проект производства работ.
2.2. Участок разработки грунта подготавливают в теплое время года до начала промерзания грунта.
Предварительная подготовка включает:
срезку и перемещение растительного слоя грунта в отвал;
рыхление грунта на глубину 30 - 35 см для предохранения от промерзания с одновременным разравниванием грунта с помощью бороны, закрепленной на бульдозере-рыхлителе.
2.3. В зимнее время для предохранения грунта от промерзания рекомендуется накапливать снежный покров. Для снегозадержания устраивают валы из снега, располагая их перпендикулярно господствующему ветру.
2.4. Настоящий комплексно-механизированный процесс состоит из подготовительных и основных операций.
2.5. К подготовительным операциям относятся:
предварительная разбивки осей и контура котлована;
очистка площади котлована от снега;
устройство временного освещения;
окончательные разбивочные работы.
2.6. К основным операциям относятся:
предварительное рыхление верхнего мерзлого слоя грунта;
разработка котлована до проектных отметок;
транспортирование разработанного грунта за пределы строительной площадки;
зачистка дна котлована.
2.7. Разработка котлована производится комплексом машин, включающим бульдозерно-рыхлительный агрегат, экскаватор (скрепер), автомобили-самосвалы. Марки механизмов зависят от принятого к производству работ варианта комплекса средств механизации.
Количество экскаваторов (скреперов) определяют из условия увязки по производительности механизмов, участвующих в разработке котлована.
2.8. Рыхление грунта производят последовательно по захваткам. Размеры захваток соответствуют проходкам экскаватора (скрепера) при разработке грунта.
Рыхление осуществляется бульдозером-рыхлителем продольными проходками через 0,7 м с последующими поперечными проходками под углом 60° к предыдущим.
При разработке грунта экскаватором рыхление производится на глубину 0,7 м за два прохода бульдозера-рыхлителя. Последующие 0,3 м замерзшего слоя разрабатываются ковшом экскаватора без предварительного рыхления.
При разработке грунта скрепером производится послойное рыхление грунта на всю глубину котлована с предварительной разработкой и удалением каждого разрыхленного слоя.
2.9. Технология производства работ для первого варианта.
Рыхление верхнего слоя грунта производится бульдозером-рыхлителем ДЗ-116В (рыхлитель ДП-26С на базе трактора Т-130М.Г-1 с бульдозерным оборудованием ДЗ-110В).
Разработку грунта в котловане производят одновременно четыре экскаватора марки ЭО-5122 с оборудованием прямая лопата, двигаясь с интервалом, равным 25 м.
Оптимальное расстояние между двумя последовательными стоянками принимается равным разности между наибольшим и наименьшим радиусами резания на уровне стоянки экскаватора.
Транспортирование грунта за пределы строительной площадки производится автомобилями-самосвалами.
Зачистку дна котлована производят бульдозером ДЗ-110В.
Разработка грунта ведется с недобором грунта 0,15 м до проектной отметки дна котлована. Перебор грунта не допускается.
2.10. Технология производства работ для второго варианта.
Разработка грунта в котловане и его транспортирование в отвал производится скреперами ДЗ-13 в количестве 6 штук, обслуживаемыми трактором-толкачом ДЗ-120 на базе трактора Т-130.1.Г-1.
Разрабатывают грунт горизонтальными слоями по всей площади котлована, набирая тонкой прямой стружкой при прямолинейном движении скрепера последовательными проходками с небольшим уклоном в сторону набора. Длина проходки равна длине пути набора грунта скрепером.
Каждый слой предварительно разрыхляется бульдозером-рыхлителем ДЗ-94С.
2.11. Технология производства работ для третьего варианта.
Рыхление верхнего слоя грунта производят бульдозером-рыхлителем ДЗ-94С.
Для разработки грунта в котловане используется одновременно 5 экскаваторов марки ЭО-5123ХЛ с оборудованием обратная лопата. Разработка ведется с недобором грунта 0,2 м до проектной отметки.
Транспортирование грунта за пределы строительной площадки осуществляется автомобилями-самосвалами.
Зачистка дна котлована производится бульдозером ДЗ-27С.
2.12. При ведении работ требуется соблюдать требования СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты".
2.13. Схемы производства работ приведены на листах 5, 6, 7.
2.14. Калькуляции затрат труда и заработной платы на весь объем работ приведены в табл. 3, 4, 5.
Расчеты в калькуляциях выполнены для Свердловской области, находящейся в 5-й температурной зоне. При разработке котлована грунт принят II и IIм группы.
Коэффициенты к нормам времени и расценкам, применяемые при разработке немерзлых грунтов в зимнее время, не учтены.
При привязке типовой технологической карты к местным условиям необходимо пересчитать калькуляции. При этом учитываются усредненные коэффициенты на зимнее удорожание соответствующих видов работ в зависимости от месяца строительства и температурной зоны (ЕНиР, Общая часть, Приложение 3).

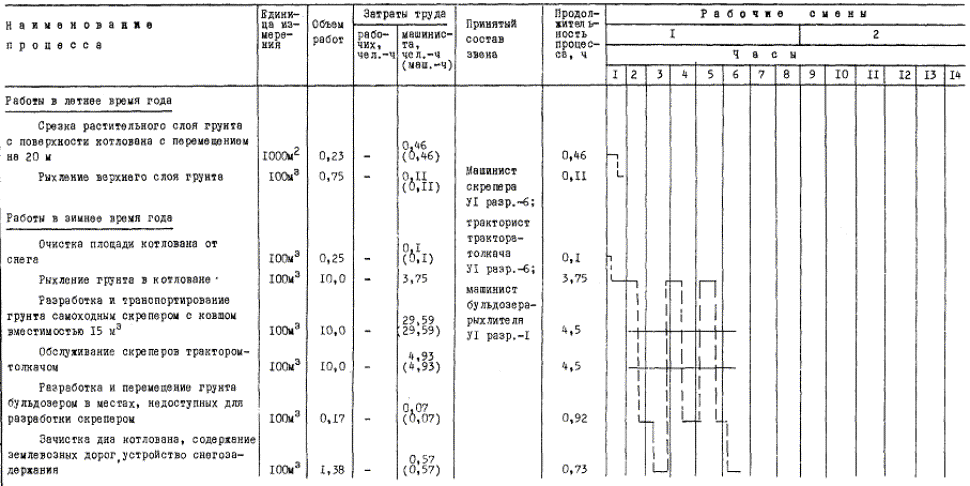

2.15. Графики производства работ на конечный измеритель - 1000 м3 разработанного грунта приведены в табл. 6, 7, 8.
общее направление работ;
направление движения экскаватора;
направление движения
бульдозера-рыхлителя;
стоянки экскаватора при лобовой проходке
1 - бульдозер-рыхлитель; 2, 3, 4, 5 - экскаваторы марки ЭО-5122 с оборудованием прямая лопата; 6, 7, 8, 9 - автомобили-самосвалы КрАЗ-256-61
общее направление работ;
направление движения бульдозера-рыхлителя;
ось движения скрепера;
очередность набора грунта пером;
1 - бульдозер-рыхлитель ДЗ-94С; 2 - самоходный скрепер ДЗ-3-13; 3 - трактор-толкач Т-130.1.Г-1
общее направление работ;
направление движения экскаваторов и
автомобилей-самосвалов;
направление движения
бульдозера-рыхлителя
стоянки экскаватора при лобовой проходке
1 - бульдозер-рыхлитель ДЗ-94С; 2, 4, 5, 6 - экскаваторы ЭО-5123ХЛ с оборудованием обратная лопата; 7, 6, 10, 11 - автомобили-самосвалы КрАз-356-61
3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ
3.1. Систематические контрольные наблюдения в процессе производства земляных работ ведут строительная организация и представители технического надзора заказчика.
В результате наблюдения устанавливают соответствие выполнения работ проектной документации и соблюдение требований технических условий.
3.2. При приемке выполненных земляных работ проверке подлежат: качество грунтов в основании, размеры котлована.
В зимнее время должен быть обеспечен повседневный контроль за качеством уплотнения, влажностью и составом грунта.
По результатам проверки составляется акт, в котором указывают геологические и гидрогеологические характеристики грунтов и их отклонения от принятых в проекте. К акту прилагаются результаты лабораторных определений характеристик грунтов основания.
3.3. Наименование процессов, подлежащих контролю, предметы контроля приведены в табл. 2.
|
Наименование процессов, подлежащих контролю |
Предмет контроля |
Инструмент и способ контроля |
Время контроля |
Ответственный контролер |
Технические критерии оценки качества |
|
Подготовительные работы |
Качество очистки территории |
Визуальный |
До разбивочных работ |
Мастер |
- |
|
То же |
Разбивочные работы: точность выноса осей и контура котлована |
Стальная рулетка, теодолит |
До разработки котлована |
Геодезист |
Отклонение границ нижнего контура и верхней бровки относительно осей не должны превышать в плане 5 см |
|
Основные работы |
Рыхление грунта, глубина разрыхляемого слоя, расстояние между бороздами |
Металлический щуп, стальная рулетка |
В процессе рыхления |
Мастер |
- |
|
То же |
Отметка дна котлована, размеры в плане, величина откосов |
Нивелир, нивелирная рейка, теодолит |
По окончании работ |
Геодезист, мастер, представитель заказчика |
Отклонение отметок дна котлована ±5 см. Увеличение крутизны откосов не допускается |
4. КАЛЬКУЛЯЦИИ ЗАТРАТ ТРУДА, МАШИННОГО ВРЕМЕНИ, ЗАРАБОТНОЙ ПЛАТЫ
4.1. ВАРИАНТ I
Таблица 3
|
Наименование процесса |
Единица измерения |
Объем работ |
Обоснование (ЕНиР и др. нормы) |
Норма времени |
Расценка, руб.-коп. |
Затраты труда |
Заработная плата, руб.-коп. |
Время пребывания машины на объекте, маш.-ч |
Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп. |
|
||||
|
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
|||||||||
|
рабочих |
машиниста |
|
||||||||||||
|
Срезка растительного слоя грунта с поверхности котлована |
1000 м2 |
19,4 |
§Е2-1-5, № 3а |
- |
0,66 (0,66) |
- |
0-70 |
- |
12,80 (12,80) |
- |
13-58 |
12,8 |
13-58 |
|
|
Перемещение растительного слоя на расстояние 20 м |
100 м3 |
38 8 |
§Е2-1-22, т. 2, № 5а + 5г |
- |
0,67 (0,67) |
- |
0-68,9 |
- |
25,22 (25,22) |
- |
26-73 |
25,22 |
26-73 |
|
|
Рыхление грунта на поверхности котлована для предохранения от промерзания на глубину 0,35 м |
100 м3 |
61,7 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
9,25 (9,25) |
- |
9-81 |
9,25 |
9-81 |
|
|
Очистка площади котлована от снега за два прохода бульдозера |
1000 м2 |
21,1 |
Применит. §Е2-1-35, № 4а, к = 2 |
- |
0,4 (0,4) |
- |
0-42,4 |
- |
8,44 (8,44) |
- |
8-94 |
8,44 |
8-94 |
|
|
Рыхление мерзлого грунта на поверхности котлована на глубину 0,7 м за два прохода бульдозера-рыхлителя |
100 м3 |
123,4 |
§Е2-1-2, т. 2, № 1б |
- |
1,2 (1,2) |
- |
1-27 |
- |
148,08 (148,08) |
- |
156-71 |
148,08 |
156-71 |
|
|
Разработка грунта в котловане экскаватором прямая лопата с ковшом вместимостью 1,6 м3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
176,3 |
§Е2-1-8, т. 7, № 3в |
- |
1,8 (0,9) |
- |
1-84 |
- |
317,34 (158,67) |
- |
324-39 |
143,67 |
324-39 |
|
|
грунт II группы |
100 м3 |
644,0 |
§Е2-1-8, т. 7, № 3б |
- |
1,5 (0,75) |
- |
1-53 |
- |
966,0 (483,0) |
- |
985-32 |
446,33 |
985-32 |
|
|
Разгрузка и погрузка автомобиля-самосвала грузоподъемностью 12 т |
т |
155857,0 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,0125 (0,0125) |
- |
0-01,06 |
- |
1948,21 (1948,21) |
- |
1652-08 |
1948,21 |
1652-08 |
|
|
Транспортирование грунта автомобилями-самосвалами грузоподъемностью 12 т на расстояние 1,5 км |
т×км |
?33785,0 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,0045 (0,0045) |
- |
0-00,38 |
- |
1052,03 (1052,03) |
- |
888,38 |
1004,87 |
1192-30 |
|
|
Зачистка дна котлована бульдозером за два прохода |
1000 м2 |
15,35 |
Применит. §Е2-1-36, № 4а, к = 2 |
- |
0,54 (0,54) |
- |
0-57,2 |
- |
8,28 (8,28) |
- |
8-78 |
8,28 |
8-78 |
|
|
Очистка землевозных дорог от снега бульдозером за два прохода, устройство снегозадержания |
1000 м2 |
98,0 |
Применит. §Е2-1-35, № 4а, к = 2 |
- |
0,40 (0,40) |
- |
0-42,4 |
- |
39,20 (39,20) |
- |
41-50 |
73,73 |
77-41 |
|
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На объем работ |
100 м3 |
820,3 |
|
|
|
|
|
|
4534,85 (3893,18) |
|
4116-22 |
3828,88 |
4456-05 |
|
|
На конечный измеритель (1000 м3 грунта) |
1000 м3 |
1,0 |
|
|
|
|
|
|
55,28 (47,46) |
|
50-17 |
46,67 |
54-32 |
|
4.2. ВАРИАНТ II
Таблица 4
|
Наименование процесса |
Единица измерения |
Объем работ |
Обоснование (ЕНиР и др. нормы) |
Норма времени |
Расценка, руб.-коп. |
Затраты труда |
Заработная плата, руб.-коп. |
Время пребывания машины на объекте, маш.-ч |
Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп. |
|
||||
|
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
|||||||||
|
рабочих |
машиниста |
|
||||||||||||
|
Срезка растительного слоя с поверхности котлована |
1000 м2 |
19,4 |
§Е2-1-5, № 3а |
- |
0,66 (0,66) |
- |
0-70 |
- |
12,80 (12,80) |
- |
13-58 |
12,80 |
13-58 |
|
|
Перемещение растительного слоя на расстояние 20 м |
100 м3 |
38,8 |
§Е2-1-22, т. 2, № 5а + 5г |
- |
0,65 (0,65) |
- |
0-68,9 |
- |
25,22 (25,22) |
- |
26-73 |
25,22 |
26-73 |
|
|
Рыхление грунта на поверхности котлована для предохранения от промерзания на глубину 0,35 м |
100 м3 |
61,7 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
9,25 (9,25) |
- |
9-81 |
9,25 |
9-81 |
|
|
Очистка площади котлована от снега за два прохода бульдозера |
1000 м2 |
21,1 |
Применит. §Е2-1-35, № 4а, к = 2 |
- |
0,4 (0,4) |
- |
0-42,4 |
- |
8,44 (8,44) |
- |
8-94 |
8,44 |
8-94 |
|
|
Рыхления грунта для возможности разработки скрепером |
|
|
|
- |
|
- |
|
- |
|
- |
|
|
|
|
|
грунт IIм группы |
100 м3 |
176,3 |
§Е2-1-2, т. 2, № 1б |
- |
1,20 (1,20) |
- |
1-27 |
- |
211,56 (211,56) |
- |
233-90 |
211,56 |
223-90 |
|
|
грунт II группы |
100 м3 |
644,0 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
96,60 (96,60) |
- |
102-39 |
96,60 |
102-39 |
|
|
Разработка грунта в котловане и транспортирование его на расстояние 1,5 км самоходным скрепером с ковшом вместимостью 15 м3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
176,30 |
§Е2-1-21, т. 1, № 1з + 3з |
- |
2,96 (2,96) |
- |
3-57,4 |
- |
521,84 (521,84) |
- |
630-09 |
521,84 |
630-09 |
|
|
грунт II группы |
100 м3 |
644,0 |
§Е2-1-21, т. 1, № 1з + 3з |
- |
2,96 (2,96) |
- |
3-57,4 |
- |
1906,24 (1906,24) |
- |
2301-65 |
1692,97 |
2301-65 |
|
|
Обслуживание скреперов трактором-толкачом |
100 м3 |
820,3 |
§Е2-1-21, Примеч. 1 |
- |
0,49 (0,49) |
- |
0-59,5 |
- |
404,68 (404,68) |
- |
488-07 |
369,13 |
488-07 |
|
|
Разработка и перемещение грунта на расстояние до 10 м в местах, недоступных для разработки скрепером |
|
|
|
- |
|
- |
|
- |
|
- |
|
|
|
|
|
мерзлого разрыхленного |
100 м3 |
2,8 |
§Е2-1-23, № 1б |
- |
0,48 (0,48) |
- |
0-58,1 |
- |
1,34 (1,34) |
- |
1-62,6 |
1,34 |
1-62,6 |
|
|
немерзлого |
100 м3 |
11,2 |
§Е2-1-22, т. 2, № 5б |
- |
0,41 (0,41) |
- |
0-43,5 |
- |
4,6 (4,6) |
- |
4-87 |
74,12 |
77-82 |
|
|
Зачистка дна котлована бульдозером за два прохода |
1000 м2 |
15,35 |
Применит. §Е2-1-36, № 4а , к = 2 |
- |
0,54 (0,54) |
- |
0-57,2 |
- |
8,28 (8,28) |
- |
8-78 |
8,28 |
8-78 |
|
|
Очистка землевозных дорог от снега бульдозером за два прохода, устройство снегозадержания |
1000 м2 |
98,0 |
Применит. §Е2-1-35, № 4а , к = 2 |
- |
0,4 (0,4) |
- |
0-42,4 |
- |
39,20 (39,20) |
- |
41-50 |
51,60 |
54-18 |
|
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На объем работ |
100 м3 |
820,3 |
|
|
|
|
|
|
3250,35 (3250,35) |
- |
3861-53 |
3082,67 |
3947-56 |
|
|
На конечный измеритель (1000 м3 грунта) |
1000 м3 |
1,0 |
|
|
|
|
|
|
39,62 (39,62) |
- |
47-07 |
37,58 |
48-12 |
|
4.3. ВАРИАНТ III
Таблица 5
|
Наименование процесса |
Единица измерения |
Объем работ |
Обоснование (ЕНиР и др. нормы) |
Норма времени |
Расценка, руб.-коп. |
Затраты труда |
Заработная плата, руб.-коп. |
Время пребывания машины на объекте, маш.-ч |
Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп. |
|
||||
|
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
рабочих |
машиниста |
рабочих, чел.-ч |
машиниста, чел.-ч (маш.-ч) |
|||||||||
|
рабочих |
машиниста |
|
||||||||||||
|
Срезка растительного слоя с поверхности котлована |
1000 м2 |
19,4 |
§Е2-1-5, № 3а |
- |
0,66 (0,66) |
- |
0-70 |
- |
12,80 (12,80) |
- |
13-58 |
12,80 |
13-58 |
|
|
Перемещение растительного слоя на расстояние 20 м |
100 м3 |
38,8 |
§Е2-1-22, т. 2, № 5а + 5г |
- |
0,65 (0,65) |
- |
0-68,9 |
- |
25,22 (25,22) |
- |
26-73 |
25,22 |
26-73 |
|
|
Рыхление грунта на поверхности котлована для предохранения от промерзания на глубину 0,35 м |
100 м3 |
61,7 |
§Е2-1-1, т. 2, № 2а |
- |
0,15 (0,15) |
- |
0-15,9 |
- |
9,25 (9,25) |
- |
9-81 |
9,25 |
9-81 |
|
|
Очистка площади котлована от снега за два прохода бульдозера |
1000 м2 |
21,1 |
Применит. §Е2-1-35, № 4а, к = 2 |
- |
0,4 (0,4) |
- |
0-42,4 |
- |
8,44 (8,44) |
- |
8-94 |
8,44 |
8-94 |
|
|
Рыхление мерзлого грунта на поверхности котлована на глубину 0,7 м за два прохода бульдозера-рыхлителя |
1000 м3 |
123,4 |
§Е2-1-2, т. 2, № 1б |
- |
1,2 (1,2) |
- |
1-27 |
- |
148,08 (148,08) |
- |
156-71 |
148,08 |
156-71 |
|
|
Разработка грунта в котловане экскаватором обратная лопата с ковшом вместимостью 1,6 м3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
грунт IIм группы |
100 м3 |
176,3 |
§Е2-1-11, т. 7, № 7в |
- |
2,8 (1,4) |
- |
2-86 |
- |
493,64 (246,82) |
- |
504-21 |
429,64 |
504-21 |
|
|
грунт II группы |
100 м3 |
644,0 |
§Е2-1-1, т. 7, № 7б |
- |
2,2 (1,1) |
- |
2-24 |
- |
1416,80 (708,40) |
- |
1442-56 |
390,66 |
1442-56 |
|
|
Разгрузка и погрузка автомобиля-самосвала грузоподъемностью 12 т |
т |
155857,0 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,0125 (0,0125) |
- |
0-01,06 |
- |
1948,21 (1948,21) |
- |
1652-06 |
1948,21 |
1652-08 |
|
|
Транспортирование грунта автомобилями-самосвалами грузоподъемностью 12 т не расстояние 1,5 км |
т×км |
233785,0 |
ЕН от 13.03.87 № 153/6-142 |
- |
0,0045 (0,0045) |
- |
0-003,8 |
- |
1052,03 (1052,03) |
- |
888-38 |
1004,87 |
888-38 |
|
|
Зачистка дна котлована бульдозером за два прохода |
1000 м2 |
15,35 |
Применит. §Е2-1-36, № 4а, к = 2 |
- |
0,54 (0,54) |
- |
0-57,2 |
- |
8,28 (8,28) |
- |
8-78 |
8,28 |
8-78 |
|
|
Очистка землевозных дорог от снега бульдозером за два прохода, устройство снегозадержания |
1000 м2 |
98,0 |
Применит. §Е2-1-35, № 4а, к = 2 |
- |
0,4 (0,4) |
- |
0-42,2 |
- |
39,20 (39,20) |
- |
41-50 |
81,95 |
86-04 |
|
|
Итого: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
На объем работ |
100 м3 |
820,3 |
|
|
|
|
|
|
5161,95 (4206,73) |
|
4753-28 |
4067,40 |
4797-32 |
|
|
На конечный измеритель (1000 м3 грунта) |
1000 м3 |
1,0 |
|
|
|
|
|
|
62,92 (51,28) |
- |
57-94 |
49,58 |
58-48 |
|
5. ГРАФИКИ ПРОИЗВОДСТВА РАБОТ НА 1000 м3 ГРУНТА
5.1. ВАРИАНТ I
Таблица 6
5.2. ВАРИАНТ II
Таблица 7
5.3. ВАРИАНТ III
Таблица 8
6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ
6.1. Формирование комплекса машин и механизмов производят в соответствии с указаниями "Методических рекомендаций по построению комплексно-механизированных процессов производства земляных работ" (ЦНИИОМТП Госстроя СССР, Москва, 1982 г.).
6.2. Потребность в машинах, механизмах, инструменте приведена в табл. 9.
Таблица 9
|
Наименование |
Марка, техническая характеристика |
Количество по вариантам |
Назначение |
||
|
I |
II |
III |
|||
|
Экскаватор |
ЭО-5122 с оборудованием прямая лопата с ковшом вместимостью 1,6 м3 |
4 |
|
|
Разработка грунта |
|
Экскаватор |
ЭО-5123ХЛ с оборудованием обратная лопата с ковшом вместимостью 1,6 м3 |
|
|
5 |
То же |
|
Самоходный скрепер |
ДЗ-13 с ковшом вместимостью 15 м3 Базовая машина-тягач БелАЗ-531 |
|
6 |
|
Разработка и транспортирование грунта |
|
Трактор-толкач |
ДЗ-120 на базе трактора Т-130.1.Г-1 |
- |
1 |
- |
Подталкивание грунта для лучшего заполнения ковша |
|
Бульдозер-рыхлитель |
ДЗ-94С (бульдозер ДЗ-27С с рыхлителем ДП-26С на базе гусеничного трактора Т-130.1.Г-1) |
- |
1 |
1 |
Зачистка дна котлована, рыхление грунта |
|
Бульдозер-рыхлитель |
ДЗ-116В (бульдозер ДЗ-110В с рыхлителем ДП-26С на базе гусеничного трактора Т-130М.Г-1) |
1 |
- |
- |
То же |
|
Автомобиль-самосвал |
КрАЗ-256-Б1 грузоподъемностью 12 т |
4 |
- |
4 |
Транспортирование грунта |
|
Теодолит |
ГОСТ 10529-86 |
1 |
1 |
1 |
Геодезические работы |
|
Нивелир |
НВ.1 ГОСТ 10528-76 |
1 |
1 |
1 |
То же |
|
Нивелирная рейка |
ГОСТ 11158-83 |
1 |
1 |
1 |
-"- |
|
Рулетка стальная |
РС-20 ГОСТ 7502-80 |
1 |
1 |
1 |
-"- |
6.3. Потребность в эксплуатационных материалах на 1000 м3 грунта приведена в табл. 10.
Таблица 10
|
Наименование топливо-смазочного материала |
Наименование механизма |
Марка механизма |
Норма на 1 ч работы машины, кг |
Количество по вариантам |
||
|
I |
II |
III |
||||
|
Дизельное топливо |
Экскаватор |
ЭО-5122, ЭО-5123 |
12,5 |
1849 |
770 |
1890 |
|
Скрепер |
ДЗ-13 |
24,5 |
||||
|
Трактор-толкач |
Т-130 |
11 |
||||
|
Бульдозер |
ДЗ-27С |
10,1 |
||||
|
Бульдозер |
ДЗ-110В |
8,8 |
||||
|
Автомобиль-самосвал на 100 км пробега |
КрАЗ-256-61 |
48 л |
||||
|
Моторное масло |
Экскаватор |
ЭО-5122, ЭО-5123 |
0,62 |
93 |
38 |
95 |
|
Скрепер |
ДЗ-13 |
1,2 |
||||
|
Трактор |
Т-130 |
0,55 |
||||
|
Бульдозер |
ДЗ-27С |
0,5 |
||||
|
Бульдозер |
ДЗ-110В |
0,44 |
||||
|
Автомобиль-самосвал на 100 км пробега |
КрАЗ-256-61 |
2,4 |
||||
|
Трансмиссионное масло |
Экскаватор |
ЭО-5122, ЭО-5123 |
0,12 |
18 |
8 |
19 |
|
Скрепер |
ДЗ-13 |
0,25 |
||||
|
Трактор |
Т-130 |
0,1 |
||||
|
Бульдозер |
ДЗ-27С |
0,1 |
||||
|
Бульдозер |
ДЗ-110В |
0,09 |
||||
|
Автомобиль-самосвал на 100 км пробега |
КрАЗ-256-61 |
0,47 |
||||
|
Пластичная смазка |
Экскаватор |
ЭО-5122, ЭО-5123 |
0,18 |
27 |
12 |
33 |
|
Скрепер |
ДЗ-13 |
0,38 |
||||
|
Трактор |
Т-130 |
0,15 |
||||
|
Бульдозер |
ДЗ-27С |
0,15 |
||||
|
Бульдозер |
ДЗ-110В |
0,13 |
||||
|
Автомобиль-самосвал на 100 км пробега |
КрАЗ-256-61 |
0,7 |
||||
|
Бензин |
Экскаватор |
ЭО-5122, ЭО-5123 |
0,56 |
82 |
34,5 |
84 |
|
Трактор |
Т-130 |
0,45 |
||||
|
Скрепер |
ДЗ-13 |
1,1 |
||||
|
Бульдозер |
ДЗ-27С |
0,46 |
||||
|
Бульдозер |
ДЗ-110В |
0,39 |
||||
|
Автомобиль-самосвал на 100 км пробега |
КрАЗ-256-61 |
2,11 |
||||
7. ТЕХНИКА БЕЗОПАСНОСТИ
7.1. При производстве работ следует соблюдать требования СНиП III-4-80 "Техника безопасности в строительстве".
7.2. Разрешается работать только на исправных машинах.
Машины с топливными баками и обогревающими устройствами, в том числе для обогрева кабины машиниста, должны быть снабжены огнетушителями.
Категорически запрещается разогревать двигатель зимой огнем. Для разогрева его следует залить в радиатор горячую воду, а в картер - подогретое масло.
Заправлять бак машины топливом разрешается только при остановленном двигателе.
7.3. Во время работы экскаватора запрещается изменять вылет стрелы и регулировать тормоза при заполненном ковше.
7.4. Во избежание повреждения рабочего оборудования платформу экскаватора с наполненным ковшом можно поворачивать только после выхода ковша из забоя.
7.5. Перед кратковременной остановкой или по окончании работ стрелу экскаватора следует расположить вдоль оси, а ковш опустить на землю.
При совместной работе экскаватора и бульдозера последний не должен находиться в радиусе действия стрелы экскаватора.
7.6. Находиться под поднятым отвалом бульдозера, удерживаемым только стальным канатом или гидравлическим приводом, запрещается.
В случае необходимости осмотра и выполнения работ под поднятым отвалом в поднятом положении отвал поддерживают специальными упорами или устанавливают его на клеть из брусьев.
7.7. Во время движения скрепера запрещается:
устранять неисправности машины;
регулировать и смазывать ее;
входить на машину.
После работы машина должна быть поставлена на тормоза. Оставлять незаторможенной машину на уклоне или косогоре запрещается.
7.8. Крутизну откосов котлована в сезонно-мерзлых грунтах следует назначать такой же, как для талых грунтов.
8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 1000 м3 ГРУНТА
|
Наименование |
Единица измерения |
Количество по вариантам |
||
|
1 |
2 |
3 |
||
|
Затраты машинного времени |
маш.-ч |
46,67 |
37,58 |
49,58 |
|
в том числе в зимний период |
маш.-ч |
46,10 |
37,00 |
49,00 |
|
Заработная плата |
руб.-коп. |
54-32 |
49-10 |
59-47 |
|
в том числе в зимний период |
руб.-коп. |
53-71 |
48-49 |
58-85 |
|
Продолжительность работ |
смена |
0,42 |
0,75 |
0,44 |
|
в том числе в зимний период |
смена |
0,35 |
0,68 |
0,37 |
|
Выработка на одного рабочего в смену |
м3 |
171,3 |
212,8 |
161,3 |
|
Условные затраты на механизацию |
руб.-коп. |
548-87 |
355-95 |
566-87 |
|
в том числе в зимний период |
руб.-коп. |
545-63 |
352-72 |
563-64 |
|
в том числе на транспортирование грунта автомобилями-самосвалами |
руб.-коп. |
484-50 |
- |
484-50 |
|
Прямые затраты |
руб.-коп. |
603-33 |
405-05 |
626-34 |
|
в том числе в зимний период |
руб.-коп. |
599-34 |
401-21 |
622-49 |
|
Приведенные затраты |
руб.-коп. |
624-93 |
547-10 |
661-06 |
|
в том числе в зимний период |
руб.-коп. |
620-50 |
542-46 |
656-62 |
|
Эффективность комплексно-механизированного технологического процесса |
руб.-коп. |
- |
+ 77-83 |
- 36-13 |
Примечание. Технико-экономические показатели рассчитаны на законченный результат комплексно-механизированного технологического процесса - 1000 м3 грунта, разработанного в котловане.
СОДЕРЖАНИЕ
