МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ДОПУСКИ И ПОСАДКИ Tolerances and fits of dimensions over 500 to 10000 mm |
ГОСТ |
Дата введения 01.07.55
Применение стандарта для вновь разрабатываемых изделий не допускается.
(Измененная редакция, Изм. № 3).
1. Настоящий стандарт распространяется на допуски и посадки взаимозаменяемых деталей и изделий, а также служит основанием для выбора величин допусков-зазоров и натягов при индивидуальной пригонке.
2. Допуски размеров св. 500 до 10000 мм должны назначаться по табл. 1.
Предельные отклонения размеров отверстий и валов классов точности 2 - 5 должны назначаться по табл. 2 - 7 для посадок в системе отверстия и по табл. 8 - 12 для посадок в системе вала.
Поля допусков классов точности 7 - 11 (табл. 15) рекомендуется располагать:
- для размеров отверстий (охватывающих размеров, внутренних размеров) - в «плюс» от нулевой линии (А7, А9, А11);
- для размеров валов (охватываемых размеров, наружных размеров) - в «минус» от нулевой линии (В7, В9, В11);
- для размеров поверхностей, не относящихся к отверстиям и валам и не образующих соединения, - симметрично относительно нулевой линии (СМ7, СМ9, СМ11).
В технически обоснованных случаях допускается иное расположение полей, допусков.
(Измененная редакция, Изм. № 2).
3. Основные понятия о допусках и посадках - по ГОСТ 7713.
Обозначения допусков на чертежах - по ГОСТ 2.307.
Таблица 1
мм
|
Классы точности |
|||||||||||||||
|
1 |
2 |
2а |
3 |
3а |
4 |
5 |
7 |
8 |
9 |
10 |
11 |
||||
|
Валы |
Отверстия |
Валы |
Отверстия |
Валы |
Отверстия |
Валы, отверстия |
|||||||||
|
Св. 500 до 630 |
0,030 |
0,045 |
0,045 |
0,07 |
0,07 |
0,11 |
0,14 |
0,28 |
0,45 |
0,9 |
1,8 |
2,8 |
4,5 |
7,0 |
11,0 |
|
Св. 630 до 800 |
0,035 |
0,050 |
0,050 |
0,08 |
0,08 |
0,12 |
0,15 |
0,30 |
0,50 |
1,0 |
2,0 |
3,0 |
5,0 |
8,0 |
12,0 |
|
Св. 800 до 1000 |
0,040 |
0,055 |
0,055 |
0,09 |
0,09 |
0,13 |
0,17 |
0,35 |
0,55 |
1,1 |
2,2 |
3,5 |
5,5 |
9,0 |
13,0 |
|
Св. 1000 до 1250 |
0,045 |
0,060 |
0,060 |
0,10 |
0,10 |
0,15 |
0,20 |
0,40 |
0,60 |
1,2 |
2,4 |
4,0 |
6,0 |
10,0 |
15,0 |
|
Св. 1250 до 1600 |
0,050 |
0,065 |
0,065 |
0,11 |
0,11 |
0,17 |
0,22 |
0,45 |
0,65 |
1,3 |
2,6 |
4,5 |
6,5 |
11,0 |
17,0 |
|
Св. 1600 до 2000 |
0,055 |
0,075 |
0,075 |
0,12 |
0,12 |
0,19 |
0,25 |
0,50 |
0,75 |
1,5 |
3,0 |
5,0 |
7,0 |
12,0 |
19,0 |
|
Св. 2000 до 2500 |
0,060 |
0,085 |
0,085 |
0,13 |
0,13 |
0,21 |
0,28 |
0,55 |
0,90 |
1,8 |
3,5 |
5,5 |
8,0 |
13,0 |
21,0 |
|
Св. 2500 до 3150 |
0,070 |
0,100 |
0,100 |
0,15 |
0,15 |
0,23 |
0,30 |
0,60 |
1,00 |
2,0 |
4,0 |
6,0 |
9,0 |
15,0 |
23,0 |
|
Св. 3150 до 4000 |
0,080 |
0,110 |
0,110 |
0,17 |
0,17 |
0,26 |
0,35 |
0,70 |
1,10 |
2,2 |
4,5 |
7,0 |
10,5 |
17,0 |
26,0 |
|
Св. 4000 до 5000 |
0,090 |
0,120 |
0,120 |
0,19 |
0,19 |
0,30 |
0,40 |
0,80 |
1,20 |
2,5 |
5,0 |
8,0 |
12,0 |
19,0 |
30,0 |
|
Св. 5000 до 6300 |
0,100 |
0,140 |
0,140 |
0,22 |
0,22 |
0,35 |
0,45 |
0,90 |
1,40 |
2,8 |
5,5 |
9,0 |
14,0 |
22,0 |
35,0 |
|
Св. 6300 до 8000 |
0,110 |
0,160 |
0,160 |
0,26 |
0,26 |
0,40 |
0,50 |
1,00 |
1,60 |
3,2 |
6,5 |
10,0 |
16,0 |
26,0 |
40,0 |
|
Св. 8000 до 10000 |
0,130 |
0,180 |
0,180 |
0,30 |
0,30 |
0,45 |
0,60 |
1,20 |
1,80 |
3,5 |
7,0 |
12,0 |
18,0 |
30,0 |
45,0 |

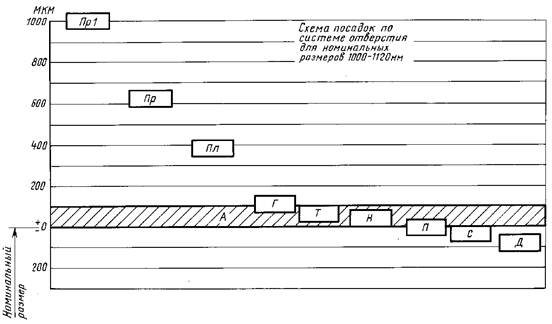

Таблица 2
Система отверстия, Класс точности 2
|
Обозначения полей допусков |
||||||||||||||||||||
|
отверстия |
валов |
|||||||||||||||||||
|
А |
Пр1 |
Пр |
Пл |
Г |
Т |
Н |
П |
С |
Д |
|||||||||||
|
Пред. откл., мм |
||||||||||||||||||||
|
Нижн. |
Верхн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
|
|
Св. 500 до 560 |
0 |
+0,070 |
+0,525 |
+0,480 |
+0,345 |
+0,300 |
+0,215 |
+0,170 |
+0,093 |
+0,048 |
+0,070 |
+0,025 |
+0,045 |
0 |
+0,023 |
-0,022 |
0 |
-0,045 |
-0,035 |
-0,080 |
|
Св. 560 до 630 |
+0,575 |
+0,530 |
+0,375 |
+0,330 |
||||||||||||||||
|
Св. 630 до 710 |
0 |
+0,080 |
+0,650 |
+0,600 |
+0,420 |
+0,370 |
+0,270 |
+0,220 |
+0,105 |
+0,055 |
+0,080 |
+0,030 |
+0,050 |
0 |
+0,025 |
-0,025 |
0 |
-0,050 |
-0,040 |
-0,090 |
|
Св. 710 до 800 |
+0.730 |
+0,680 |
+0,470 |
+0,420 |
||||||||||||||||
|
Св. 800 до 900 |
0 |
+0,090 |
+0,805 |
+0,750 |
+0,525 |
+0,470 |
+0,340 |
+0,285 |
+0,118 |
+0,063 |
+0,090 |
+0,035 |
+0,055 |
0 |
+0,028 |
-0,027 |
0 |
-0,055 |
-0,045 |
-0,100 |
|
Св. 900 до 1000 |
+0,905 |
+0,850 |
+0,585 |
+0,530 |
||||||||||||||||
|
Св. 1000 до 1120 |
0 |
+0,100 |
+1,030 |
+0,970 |
+0,650 |
+0,590 |
+0,410 |
+0,350 |
+0,130 |
+0,070 |
+0,100 |
+0,040 |
+0,060 |
0 |
+0,030 |
-0,030 |
0 |
-0,060 |
-0,050 |
-0,110 |
|
Св. 1120 до 1250 |
+1,140 |
+1,080 |
+0,710 |
+0,650 |
||||||||||||||||
|
Св. 1250 до 1400 |
0 |
+0,110 |
+1,265 |
+1,200 |
+0,800 |
+0,735 |
+0,500 |
+0,435 |
+0,143 |
+0,078 |
+0,110 |
+0,045 |
+0,065 |
0 |
+0,033 |
-0,032 |
0 |
-0,065 |
-0,055 |
-0,120 |
|
Св. 1400 до 1600 |
+1,415 |
+1,350 |
+0,885 |
+0,820 |
||||||||||||||||
|
Св. 1600 до 1800 |
0 |
+0,120 |
+1,575 |
+1,500 |
+1,000 |
+0,925 |
+0,600 |
+0,525 |
+0,158 |
+0,083 |
+0,120 |
+0,045 |
+0,075 |
0 |
+0,038 |
-0,037 |
0 |
-0,075 |
-0,060 |
-0,135 |
|
Св. 1800 до 2000 |
+1,775 |
+1,700 |
+1,100 |
+1,025 |
||||||||||||||||
|
Св. 2000 до 2240 |
0 |
+0,130 |
+1,985 |
+1,900 |
+1,225 |
+1,140 |
+0,735 |
+0,650 |
+0,173 |
+0,088 |
+0,130 |
+0,045 |
+0,085 |
0 |
+0,043 |
-0,042 |
0 |
-0,085 |
-0,070 |
-0,155 |
|
Св. 2240 до 2500 |
+2,205 |
+2,120 |
+1,355 |
+1,270 |
||||||||||||||||
|
Св. 2500 до 2800 |
0 |
+0,150 |
+2,450 |
+2,350 |
+1,500 |
+1,400 |
+0,900 |
+0,800 |
+0,200 |
+0,100 |
+0,150 |
+0,050 |
+0,100 |
0 |
+0,050 |
-0,050 |
0 |
-0,100 |
-0,080 |
-0,180 |
|
Св. 2800 до 3150 |
+2,750 |
+2,650 |
+1,700 |
+1,600 |
||||||||||||||||
Таблица 3
Система отверстия. Класс точности 2а
|
Обозначения полей допусков |
||||||||||||||||||||||
|
отверстия |
валов |
|||||||||||||||||||||
|
А2а |
Пр32а |
Пр22а |
Пр12а |
Пр2а |
Г2а |
Н2а |
П2а |
С2а |
Д2а |
Х2а |
||||||||||||
|
Пред. откл., мм, мм |
||||||||||||||||||||||
|
Нижн. |
Верхн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
|
|
Св. 500 до 560 |
0 |
+0,110 |
+0,760 |
+0,690 |
+0,630 |
+0,560 |
+0,500 |
+0,430 |
+0,370 |
±0,300 |
+0,145 |
+0,075 |
+0,070 |
0 |
+0,035 |
-0,035 |
0 |
-0,070 |
-0,035 |
-0,105 |
-0,100 |
-0,170 |
|
Св. 560 до 630 |
+0,850 |
+0,780 |
+0,700 |
+0,630 |
+0,550 |
+0,480 |
+0,400 |
+0,330 |
||||||||||||||
|
Св. 630 до 710 |
0 |
+0,120 |
+0,960 |
+0,880 |
+0,790 |
+0,710 |
+0,620 |
+0,540 |
+0,450 |
+0,370 |
+0,160 |
+0,080 |
+0,080 |
0 |
+0,040 |
-0,040 |
0 |
-0,080 |
-0,040 |
-0,120 |
-0,110 |
-0,190 |
|
Св. 710 до 800 |
+1,080 |
+1,000 |
+0,880 |
+0,800 |
+0,690 |
+0,610 |
+0,500 |
+0,420 |
||||||||||||||
|
Св. 800 до 900 |
0 |
+0,130 |
+1,200 |
+1,110 |
+0,990 |
+0,900 |
+0,770 |
+0,680 |
+0,560 |
+0,470 |
+0,175 |
+0,085 |
+0,090 |
0 |
+0,045 |
-0,045 |
0 |
-0,090 |
-0,045 |
-0,135 |
-0,120 |
-0,210 |
|
Св. 900 до 1000 |
+1,330 |
+1,240 |
+1,090 |
+1,000 |
+0,850 |
+0,760 |
+0,620 |
+0,530 |
||||||||||||||
|
Св. 1000 до 1120 |
0 |
+0,150 |
+1,480 |
+1,380 |
+1,220 |
+1,120 |
+0,950 |
+0,850 |
+0,690 |
+0,590 |
+0,200 |
+0,100 |
+0,100 |
0 |
+0,050 |
-0,050 |
0 |
-0,100 |
-0,050 |
-0,150 |
-0,130 |
-0,230 |
|
Св. 1120 до 1250 |
+1,640 |
+1,540 |
+1,350 |
+1,250 |
+1,050 |
+0,950 |
+0,750 |
+0,650 |
||||||||||||||
|
Св. 1250 до 1400 |
0 |
+0,170 |
+1,830 |
+1,720 |
+1,510 |
+1,400 |
+1,170 |
+1,060 |
+0,845 |
+0,735 |
+0,225 |
+0,115 |
+0,110 |
0 |
+0,055 |
-0,055 |
0 |
-0,110 |
-0,055 |
-0,165 |
-0,150 |
-0,260 |
|
Св. 1400 до 1600 |
+2,050 |
+1,940 |
+1,690 |
+1,580 |
+1,310 |
+1,200 |
+0,930 |
+0,820 |
||||||||||||||
|
Св. 1600 до 1800 |
0 |
+0,190 |
+2,320 |
+2,200 |
+1,900 |
+1,780 |
+1,470 |
+1,350 |
+1,045 |
+0,925 |
+0,250 |
+0,130 |
+0,120 |
0 |
+0,060 |
-0,060 |
0 |
-0,120 |
-0,060 |
-0,180 |
-0,170 |
-0,290 |
|
Св. 1800 до 2000 |
+2,570 |
+2,450 |
+2,100 |
+1,980 |
+1,620 |
+1,500 |
+1,145 |
+1,025 |
||||||||||||||
|
Св. 2000 до 2240 |
0 |
+0,210 |
+2,860 |
+2,730 |
+2,330 |
+2,200 |
+1,800 |
+1,670 |
+1,270 |
+1,140 |
+0,275 |
+0,145 |
+0,130 |
0 |
+0,065 |
-0,065 |
0 |
-0,130 |
-0,070 |
-0,200 |
-0,190 |
-0,320 |
|
Св. 2240 до 2500 |
+3,170 |
+3,040 |
+2,580 |
+2,450 |
+2,000 |
+1,870 |
+1,400 |
+1,270 |
||||||||||||||
|
Св. 2500 до 2800 |
0 |
+0,230 |
+3,550 |
+3,400 |
+2,900 |
+2,750 |
+2,250 |
+2,100 |
+1,550 |
+1,400 |
+0,305 |
+0,155 |
+0,150 |
0 |
+0,075 |
-0,075 |
0 |
-0,150 |
-0,080 |
-0,230 |
-0,210 |
-0,360 |
|
Св. 2800 до 3150 |
+4,000 |
+3,850 |
+3,250 |
+3,100 |
+2,500 |
+2,350 |
+1,750 |
+1,600 |
||||||||||||||
|
Св. 3150 до 4000 |
0 |
+0,260 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
0 |
-0,170 |
-0,090 |
-0,260 |
-0,240 |
-0,410 |

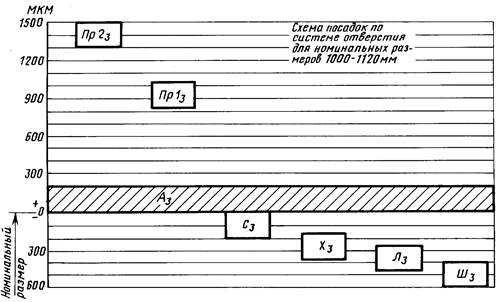

Таблица 4
Система отверстия. Класс точности 3
|
Обозначения полей допусков |
||||||||||||||
|
отверстия |
валов |
|||||||||||||
|
А3 |
Пр23 |
Пр13 |
С3 |
Х3 |
Л3 |
Ш3 |
||||||||
|
Пред. откл., мм |
||||||||||||||
|
Нижн. |
Верхн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
|
|
Св. 500 до 560 |
0 |
+0,140 |
+0,800 |
+0,660 |
+0,580 |
+0,440 |
0 |
-0,140 |
-0,120 |
-0,260 |
-0,190 |
-0,330 |
-0,280 |
-0,420 |
|
Св. 560 до 630 |
+0,880 |
+0,740 |
+0,620 |
+0,480 |
||||||||||
|
Св. 630 до 710 |
0 |
+0,150 |
+0,980 |
+0,830 |
+0,680 |
+0,530 |
0 |
-0,150 |
-0,130 |
-0,280 |
-0,210 |
-0,360 |
-0,300 |
-0,450 |
|
Св. 710 до 800 |
+1,070 |
+0,920 |
+0,730 |
+0,580 |
||||||||||
|
Св. 800 до 900 |
0 |
+0,170 |
+1,210 |
+1,040 |
+0,820 |
+0,650 |
0 |
-0,170 |
-0,150 |
-0,320 |
-0,240 |
-0,410 |
-0,350 |
-0,520 |
|
Св. 900 до 1000 |
+1,320 |
+1,150 |
+0,890 |
+0,720 |
||||||||||
|
Св. 1000 до 1120 |
0 |
+0,200 |
+1,500 |
+1,300 |
+1,020 |
+0,820 |
0 |
-0,200 |
-0,170 |
-0,370 |
-0,270 |
-0,470 |
-0,400 |
-0,600 |
|
Св. 1120 до 1250 |
+1,650 |
+1,450 |
+1,100 |
+0,900 |
||||||||||
|
Св. 1250 до 1400 |
0 |
+0,220 |
+1,840 |
+1,620 |
+1,220 |
+1,000 |
0 |
-0,220 |
-0,190 |
-0,410 |
-0,300 |
-0,520 |
-0,450 |
-0,670 |
|
Св. 1400 до 1600 |
+2,020 |
+1,800 |
+1,320 |
+1,100 |
||||||||||
|
Св. 1600 до 1800 |
0 |
+0,250 |
+2,280 |
+2,030 |
+1,500 |
+1,250 |
0 |
-0,250 |
-0,210 |
-0,460 |
-0,340 |
-0,590 |
-0,500 |
-0,750 |
|
Св. 1800 до 2000 |
+2,500 |
+2,250 |
+1,630 |
+1,380 |
||||||||||
|
Св. 2000 до 2240 |
0 |
+0,280 |
+2,800 |
+2,520 |
+1,830 |
+1,550 |
0 |
-0,280 |
-0,230 |
-0,510 |
-0,380 |
-0,660 |
-0,550 |
-0,830 |
|
Св. 2240 до 2500 |
+3,060 |
+2,780 |
+1,980 |
+1,700 |
||||||||||
|
Св. 2500 до 2800 |
0 |
+0,300 |
+3,400 |
+3,100 |
+2,200 |
+1,900 |
0 |
-0,300 |
-0,260 |
-0,560 |
-0,420 |
-0,720 |
-0,600 |
-0,900 |
|
Св. 2800 до 3150 |
+3,750 |
+3,450 |
+2,400 |
+2,100 |
||||||||||
|
Св. 3150 до 4000 |
0 |
+0,350 |
- |
- |
- |
- |
0 |
-0,350 |
-0,300 |
-0,650 |
-0,480 |
-0,830 |
-0,700 |
-1,050 |
|
Св. 4000 до 5000 |
0 |
+0,400 |
- |
- |
- |
- |
0 |
-0,400 |
-0,350 |
-0,750 |
-0,540 |
-0,940 |
-0,800 |
-1,200 |
|
Св. 5000 до 6300 |
0 |
+0,450 |
- |
- |
- |
- |
0 |
-0,450 |
-0,400 |
-0,850 |
-0,600 |
-1,050 |
-0,900 |
-1,350 |
|
Св. 6300 до 8000 |
0 |
+0,500 |
- |
- |
- |
- |
0 |
-0,500 |
-0,450 |
-0,950 |
-0,700 |
-1,200 |
-1,000 |
-1,500 |
|
Св. 8000 до 10000 |
0 |
+0,600 |
- |
- |
- |
- |
0 |
-0,600 |
-0,500 |
-1,100 |
-0,800 |
-1,400 |
-1,200 |
-1,800 |
Таблица 5

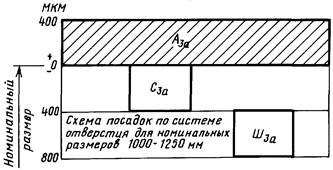

Система отверстия. Класс точности 3а
|
Обозначения полей допусков |
||||||
|
отверстия |
валов |
|||||
|
А3а |
С3а |
Ш3а |
||||
|
Пред. откл., мм |
||||||
|
Нижн. |
Верхн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
|
|
Св. 500 до 630 |
0 |
+0,280 |
0 |
-0,280 |
-0,280 |
-0,560 |
|
Св. 630 до 800 |
0 |
+0,300 |
0 |
-0,300 |
-0,300 |
-0,600 |
|
Св. 800 до 1000 |
0 |
+0,350 |
0 |
-0,350 |
-0,350 |
-0,700 |
|
Св. 1000 до 1250 |
0 |
+0,400 |
0 |
-0,400 |
-0,400 |
-0,800 |
|
Св. 1250 до 1600 |
0 |
+0,450 |
0 |
-0,450 |
-0,450 |
-0,900 |
|
Св. 1600 до 2000 |
0 |
+0,500 |
0 |
-0,500 |
-0,500 |
-1,000 |
|
Св. 2000 до 2500 |
0 |
+0,550 |
0 |
-0,550 |
-0,550 |
-1,100 |
|
Св. 2500 до 3150 |
0 |
+0,600 |
0 |
-0,600 |
-0,600 |
-1,200 |
|
Св. 3150 до 4000 |
0 |
+0,700 |
0 |
-0,700 |
-0,700 |
-1,400 |
|
Св. 4000 до 5000 |
0 |
+0,800 |
0 |
-0,800 |
-0,800 |
-1,600 |
|
Св. 5000 до 6300 |
0 |
+0,900 |
0 |
-0,900 |
-0,900 |
-1,800 |
|
Св. 6300 до 8000 |
0 |
+1,000 |
0 |
-1,000 |
-1,000 |
-2,000 |
|
Св. 8000 до 10000 |
0 |
+1,200 |
0 |
-1,200 |
-1,200 |
-2,400 |
Таблица 6

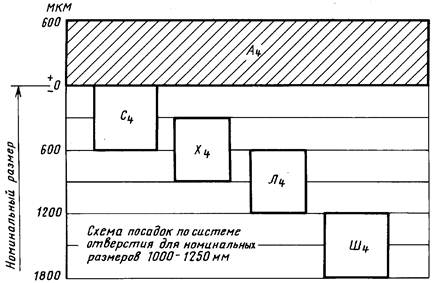

Система отверстия. Класс точности 4
|
Обозначения полей допусков |
||||||||||
|
отверстия |
валов |
|||||||||
|
А4 |
С4 |
X4 |
Л4 |
Ш4 |
||||||
|
Пред. откл., мм |
||||||||||
|
Нижн. |
Верхн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
|
|
Св. 500 до 630 |
0 |
+0,450 |
0 |
-0,450 |
-0,230 |
-0,680 |
-0,450 |
-0,900 |
-0,900 |
-1,350 |
|
Св. 630 до 800 |
0 |
+0,500 |
0 |
-0,500 |
-0,250 |
-0,750 |
-0,500 |
-1,000 |
-1,000 |
-1,500 |
|
Св. 800 до 1000 |
0 |
+0,550 |
0 |
-0,550 |
-0,280 |
-0,830 |
-0,550 |
-1,100 |
-1,100 |
-1,650 |
|
Св. 1000 до 1250 |
0 |
+0,600 |
0 |
-0,600 |
-0,300 |
-0,900 |
-0,600 |
-1,200 |
-1,200 |
-1,800 |
|
Св. 1250 до 1600 |
0 |
+0,650 |
0 |
-0,650 |
-0,330 |
-0,980 |
-0,650 |
-1,300 |
-1,300 |
-1,950 |
|
Св. 1600 до 2000 |
0 |
+0,750 |
0 |
-0,750 |
-0,380 |
-1,130 |
-0,750 |
-1,500 |
-1,500 |
-2,250 |
|
Св. 2000 до 2500 |
0 |
+0,900 |
0 |
-0,900 |
-0,450 |
-1,350 |
-0,900 |
-1,800 |
-1,800 |
-2,700 |
|
Св. 2500 до 3150 |
0 |
+1,000 |
0 |
-1,000 |
-0,500 |
-1,500 |
-1,000 |
-2,000 |
-2,000 |
-3,000 |
|
Св. 3150 до 4000 |
0 |
+1,100 |
0 |
-1,100 |
-0,550 |
-1,650 |
-1,100 |
-2,200 |
-2,200 |
-3,300 |
|
Св. 4000 до 5000 |
0 |
+1,200 |
0 |
-1,200 |
-0,600 |
-1,800 |
-1,200 |
-2,400 |
-2,400 |
-3,600 |
|
Св. 5000 до 6300 |
0 |
+1,400 |
0 |
-1,400 |
-0,700 |
-2,100 |
-1,400 |
-2,800 |
-2,800 |
-4,200 |
|
Св. 6300 до 8000 |
0 |
+1,600 |
0 |
-1,600 |
-0,800 |
-2,400 |
-1,600 |
-3,200 |
-3,200 |
-4,800 |
|
Св. 8000 до 10000 |
0 |
+1,800 |
0 |
-1,800 |
-0,900 |
-2,700 |
-1,800 |
-3,600 |
-3,600 |
-5,400 |
Таблица 7
Система отверстия. Класс точности 5
|
Обозначения полей допусков |
||||||
|
отверстия |
валов |
|||||
|
А5 |
С5 |
Х5 |
||||
|
Пред. откл., мм |
||||||
|
Нижн. |
Верхн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
|
|
Св. 500 до 630 |
0 |
+0,900 |
0 |
-0,900 |
-0,450 |
-1,350 |
|
Св. 630 до 800 |
0 |
+1,000 |
0 |
-1,000 |
-0,500 |
-1,500 |
|
Св. 800 до 1000 |
0 |
+1,100 |
0 |
-1,100 |
-0,550 |
-1,650 |
|
Св. 1000 до 1250 |
0 |
+1,200 |
0 |
-1,200 |
-0,600 |
-1,800 |
|
Св. 1250 до 1600 |
0 |
+1,300 |
0 |
-1,300 |
-0,650 |
-1,950 |
|
Св. 1600 до 2000 |
0 |
+1,500 |
0 |
-1,500 |
-0,750 |
-2,250 |
|
Св. 2000 до 2500 |
0 |
+1,800 |
0 |
-1,800 |
-0,900 |
-2,700 |
|
Св. 2500 до 3150 |
0 |
+2,000 |
0 |
-2,000 |
-1,000 |
-3,000 |
|
Св. 3150 до 4000 |
0 |
+2,200 |
0 |
-2,200 |
-1,100 |
-3,300 |
|
Св. 4000 до 5000 |
0 |
+2,500 |
0 |
-2,500 |
-1,250 |
-3,750 |
|
Св. 5000 до 6300 |
0 |
+2,800 |
0 |
-2,800 |
-1,400 |
-4,200 |
|
Св. 6300 до 8000 |
0 |
+3,200 |
0 |
-3,200 |
-1,600 |
-4,800 |
|
Св. 8000 до 10000 |
0 |
+3,500 |
0 |
-3,500 |
-1,750 |
-5,250 |
Таблица 8

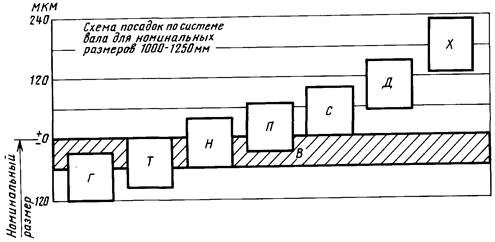

Система вала. Класс точности 2
|
Обозначения полей допусков |
||||||||||||||||
|
вала |
отверстий |
|||||||||||||||
|
В |
Г |
Т |
Н |
П |
С |
Д |
Х |
|||||||||
|
Пред. откл., мм |
||||||||||||||||
|
Верхн. |
Нижн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
|
|
Св. 500 до 630 |
0 |
-0,045 |
-0,093 |
-0,023 |
-0,070 |
0 |
-0,045 |
+0,025 |
-0,023 |
+0,047 |
0 |
+0,070 |
+0,035 |
+0,105 |
+0,100 |
+0,170 |
|
Св. 630 до 800 |
0 |
-0,050 |
-0,105 |
-0,025 |
-0,080 |
0 |
-0,050 |
+0,030 |
-0,025 |
+0,055 |
0 |
+0,080 |
+0,040 |
+0,120 |
+0,110 |
+0,190 |
|
Св. 800 до 1000 |
0 |
-0,055 |
-0,118 |
-0,028 |
-0,090 |
0 |
-0,055 |
+0,035 |
-0,028 |
+0,062 |
0 |
+0,090 |
+0,045 |
+0,135 |
+0,120 |
+0,210 |
|
Св. 1000 до 1250 |
0 |
-0,060 |
-0,130 |
-0,030 |
-0,100 |
0 |
-0,060 |
+0,040 |
-0,030 |
+0,070 |
0 |
+0,100 |
+0,050 |
+0,150 |
+0,130 |
+0,230 |
|
Св. 1250 до 1600 |
0 |
-0,065 |
-0,143 |
-0,033 |
-0,110 |
0 |
-0,065 |
+0,045 |
-0,033 |
+0,077 |
0 |
+0,110 |
+0,055 |
+0,165 |
+0,150 |
+0,260 |
|
Св. 1600 до 2000 |
0 |
-0,075 |
- |
- |
- |
- |
- |
- |
- |
- |
0 |
+0,120 |
+0,060 |
+0,180 |
+0,170 |
+0,290 |
|
Св. 2000 до 2500 |
0 |
-0,085 |
- |
- |
- |
- |
- |
- |
- |
- |
0 |
+0,130 |
+0,070 |
+0,200 |
+0,190 |
+0,320 |
|
Св. 2500 до 3150 |
0 |
-0,100 |
- |
- |
- |
- |
- |
- |
- |
- |
0 |
+0,150 |
+0,080 |
+0,230 |
+0,210 |
+0,360 |
Таблица 9

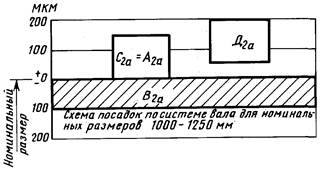

Система вала. Класс точности 2а
|
Обозначения полей допусков |
||||||
|
вала |
отверстия |
|||||
|
В2а |
С2а = А2а |
Д2а |
||||
|
Пред. откл., мм |
||||||
|
Верхн. |
Нижн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
|
|
Св. 500 до 630 |
0 |
-0,070 |
0 |
+0,110 |
+0,035 |
+0,145 |
|
Св. 630 до 800 |
0 |
-0,080 |
0 |
+0,120 |
+0,040 |
+0,160 |
|
Св. 800 до 1000 |
0 |
-0,090 |
0 |
+0,130 |
+0,045 |
+0,175 |
|
Св. 1000 до 1250 |
0 |
-0,100 |
0 |
+0,150 |
+0,050 |
+0,200 |
|
Св. 1250 до 1600 |
0 |
-1,110 |
0 |
+0,170 |
+0,055 |
+0,225 |
|
Св. 1600 до 2000 |
0 |
-0,120 |
0 |
+0,190 |
+0,060 |
+0,250 |
|
Св. 2000 до 2500 |
0 |
-0,130 |
0 |
+0,210 |
+0,070 |
+0,280 |
|
Св. 2500 до 3150 |
0 |
-0,150 |
0 |
+0,230 |
+0,080 |
+0,310 |
|
Св. 3150 до 4000 |
0 |
-0,170 |
0 |
+0,260 |
+0,090 |
+0,350 |
Таблица 10
Система вала. Класс точности 3
|
Обозначения полей допусков |
||||||||||
|
вала |
отверстий |
|||||||||
|
В3 |
С3 |
Х3 |
Л3 |
Ш3 |
||||||
|
Пред. откл., мм |
||||||||||
|
Верхн. |
Нижн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
|
|
Св. 500 до 630 |
0 |
-0,140 |
0 |
+0,140 |
+0,120 |
+0,260 |
+0,190 |
+0,330 |
+0,280 |
+0,420 |
|
Св. 630 до 800 |
0 |
-0,150 |
0 |
+0,150 |
+0,130 |
+0,280 |
+0,210 |
+0,360 |
+0,300 |
+0,450 |
|
Св. 800 до 1000 |
0 |
-0,170 |
0 |
+0,170 |
+0,150 |
+0,320 |
+0,240 |
+0,410 |
+0,350 |
+0,520 |
|
Св. 1000 до 1250 |
0 |
-0,200 |
0 |
+0,200 |
+0,170 |
+0,370 |
+0,270 |
+0,470 |
+0,400 |
+0,600 |
|
Св. 1250 до 1600 |
0 |
-0,220 |
0 |
+0,220 |
+0,190 |
+0,410 |
+0,300 |
+0,520 |
+0,450 |
+0,670 |
|
Св. 1600 до 2000 |
0 |
-0,250 |
0 |
+0,250 |
+0,210 |
+0,460 |
+0,340 |
+0,590 |
+0,500 |
+0,750 |
|
Св. 2000 до 2500 |
0 |
-0,280 |
0 |
+0,280 |
+0,230 |
+0,510 |
+0,380 |
+0,660 |
+0,550 |
+0,830 |
|
Св. 2500 до 3150 |
0 |
-0,300 |
0 |
+0,300 |
+0,260 |
+0,560 |
+0,420 |
+0,720 |
+0,600 |
+0,900 |
|
Св. 3150 до 4000 |
0 |
-0,350 |
0 |
+0,350 |
+0,300 |
+0,650 |
+0,480 |
+0,830 |
+0,700 |
+1,050 |
|
Св. 4000 до 5000 |
0 |
-0,400 |
0 |
+0,400 |
+0,350 |
+0,750 |
+0,540 |
+0,940 |
+0,800 |
+1,200 |
|
Св. 5000 до 6300 |
0 |
-0,450 |
0 |
+0,450 |
+0,400 |
+0,850 |
+0,600 |
+1,050 |
+0,900 |
+1,350 |
|
Св. 6300 до 8000 |
0 |
-0,500 |
0 |
+0,500 |
+0,450 |
+0,950 |
+0,700 |
+1,200 |
+1,000 |
+1,500 |
|
Св. 8000 до 10000 |
0 |
-0,600 |
0 |
+0,600 |
+0,500 |
+1,100 |
+0,800 |
+1,400 |
+1,200 |
+1,800 |
Таблица 11
Система вала. Класс точности 3а
|
Обозначения полей допусков |
||||||
|
вала |
отверстий |
|||||
|
В3а |
С3а |
Ш3а |
||||
|
Пред. откл., мм |
||||||
|
Верхн. |
Нижн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
|
|
Св. 500 до 630 |
0 |
-0,280 |
0 |
+0,280 |
+0,280 |
+0,560 |
|
Св. 630 до 800 |
0 |
-0,300 |
0 |
+0,300 |
+0,300 |
+0,600 |
|
Св. 800 до 1000 |
0 |
-0,350 |
0 |
+0,350 |
+0,350 |
+0,700 |
|
Св. 1000 до 1250 |
0 |
-0,400 |
0 |
+0,400 |
+0,400 |
+0,800 |
|
Св. 1250 до 1600 |
0 |
-0,450 |
0 |
+0,450 |
+0,450 |
+0,900 |
|
Св. 1600 до 2000 |
0 |
-0,500 |
0 |
+0,500 |
+0,500 |
+1,000 |
|
Св. 2000 до 2500 |
0 |
-0,550 |
0 |
+0,550 |
+0,550 |
+1,100 |
|
Св. 2500 до 3150 |
0 |
-0,600 |
0 |
+0,600 |
+0,600 |
+1,200 |
|
Св. 3150 до 4000 |
0 |
-0,700 |
0 |
+0,700 |
+0,700 |
+1,400 |
|
Св. 4000 до 5000 |
0 |
-0,800 |
0 |
+0,800 |
+0,800 |
+1,600 |
|
Св. 5000 до 6300 |
0 |
-0,900 |
0 |
+0,900 |
+0,900 |
+1,800 |
|
Св. 6300 до 8000 |
0 |
-1,000 |
0 |
+1,000 |
+1,000 |
+2,000 |
|
Св. 8000 до 10000 |
0 |
-1,200 |
0 |
+1,200 |
+1,200 |
+2,400 |

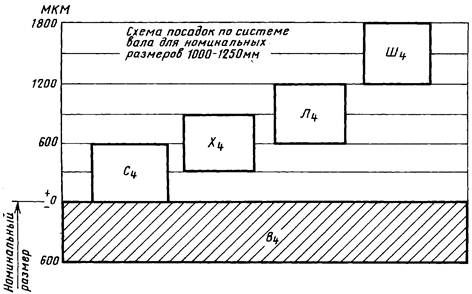

Таблица 12*
Система вала. Класс точности 4
|
Обозначения полей допусков |
||||||||||
|
вала |
отверстий |
|||||||||
|
В4 |
С4 |
Х4 |
Л4 |
Ш4 |
||||||
|
Пред. откл., мм |
||||||||||
|
Верхн. |
Нижн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Верхн. |
|
|
Св. 500 до 630 |
0 |
-0,450 |
0 |
+0,450 |
+0,230 |
+0,680 |
+0,450 |
+0,900 |
+0,900 |
+1,350 |
|
Св. 630 до 800 |
0 |
-0,500 |
0 |
+0,500 |
+0,250 |
+0,750 |
+0,500 |
+1,000 |
+1,000 |
+1,500 |
|
Св. 800 до 1000 |
0 |
-0,550 |
0 |
+0,550 |
+0,280 |
+0,830 |
+0,550 |
+1,100 |
+1,100 |
+1,650 |
|
Св. 1000 до 1250 |
0 |
-0,600 |
0 |
+0,600 |
+0,300 |
+0,900 |
+0,600 |
+1,200 |
+1,200 |
+1,800 |
|
Св. 1250 до 1600 |
0 |
-0,650 |
0 |
+0,650 |
+0,330 |
+0,980 |
+0,650 |
+1,300 |
+1,300 |
+1,950 |
|
Св. 1600 до 2000 |
0 |
-0,750 |
0 |
+0,750 |
+0,380 |
+1,130 |
+0,750 |
+1,500 |
+1,500 |
+2,250 |
|
Св. 2000 до 2500 |
0 |
-0,900 |
0 |
+0,900 |
+0,450 |
+1,350 |
+0,900 |
+1,800 |
+1,800 |
+2,700 |
|
Св. 2500 до 3150 |
0 |
-1,000 |
0 |
+1,000 |
+0,500 |
+1,500 |
+1,000 |
+2,000 |
+2,000 |
+3,000 |
|
Св. 3150 до 4000 |
0 |
-1,100 |
0 |
+1,100 |
+0,550 |
+1,650 |
+1,100 |
+2,200 |
+2,200 |
+3,300 |
|
Св. 4000 до 5000 |
0 |
-1,200 |
0 |
+1,200 |
+0,600 |
+1,800 |
+1,200 |
+2,400 |
+2,400 |
+3,600 |
|
Св. 5000 до 6300 |
0 |
-1,400 |
0 |
+1,400 |
+0,700 |
+2,100 |
+1,400 |
+2,800 |
+2,800 |
+4,200 |
|
Св. 6300 до 8000 |
0 |
-1,600 |
0 |
+1,600 |
+0,800 |
+2,400 |
+1,600 |
+3,200 |
+3,200 |
+4,800 |
|
Св. 8000 до 10000 |
0 |
-1,800 |
0 |
+1,800 |
+0,900 |
+2,700 |
+1,800 |
+3,600 |
+3,600 |
+5,400 |
________
* Табл. 13, 14 (Исключены. Изм. № 2).
Таблица 15
Предельные отклонения по 7 - 11 классам точности
мм
|
Классы точности |
||||||||||||||||||
|
7 |
8 |
9 |
||||||||||||||||
|
Поля допусков и пред. откл. |
||||||||||||||||||
|
отверстия А7 |
вала В7 |
СМ7 |
отверстия А8 |
вала В8 |
СМ8 |
отверстия А9 |
вала В9 |
СМ9 |
||||||||||
|
Нижн. |
Верхн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Нижн. |
Верхн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Нижн. |
Верхн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
|
|
Св. 500 до 630 |
0 |
+1,8 |
0 |
-1,8 |
+0,9 |
-0,9 |
0 |
+2,8 |
0 |
-2,8 |
+1,4 |
-1,4 |
0 |
+4,5 |
0 |
-4,5 |
+2,2 |
-2,2 |
|
Св. 630 до 800 |
0 |
+2,0 |
0 |
-2,0 |
+1,0 |
-1,0 |
0 |
+3,0 |
0 |
-3,0 |
+1,5 |
-1,5 |
0 |
+5,0 |
0 |
-5,0 |
+2,5 |
-2,5 |
|
Св. 800 до 1000 |
0 |
+2,2 |
0 |
-2,2 |
+1,1 |
-1,1 |
0 |
+3,5 |
0 |
-3,5 |
+1,7 |
-1,7 |
0 |
+5,5 |
0 |
-5,5 |
+2,7 |
-2,7 |
|
Св. 1000 до 1250 |
0 |
+2,4 |
0 |
-2,4 |
+1,2 |
-1,2 |
0 |
+4,0 |
0 |
-4,0 |
+2,0 |
-2,0 |
0 |
+6,0 |
0 |
-6,0 |
+3,0 |
-3,0 |
|
Св. 1250 до 1600 |
0 |
+2,6 |
0 |
-2,6 |
+1,3 |
-1,3 |
0 |
+4,5 |
0 |
-4,5 |
+2,2 |
-2,2 |
0 |
+6,5 |
0 |
-6,5 |
+3,2 |
-3,2 |
|
Св. 1600 до 2000 |
0 |
+3,0 |
0 |
-3,0 |
+1,5 |
-1,5 |
0 |
+5,0 |
0 |
-5,0 |
+2,5 |
-2,5 |
0 |
+7,0 |
0 |
-7,0 |
+3,5 |
-3,5 |
|
Св. 2000 до 2500 |
0 |
+3,5 |
0 |
-3,5 |
+1,7 |
-1,7 |
0 |
+5,5 |
0 |
-5,5 |
+2,7 |
-2,7 |
0 |
+8,0 |
0 |
-8,0 |
+4,0 |
-4,0 |
|
Св. 2500 до 3150 |
0 |
+4,0 |
0 |
-4,0 |
+2,0 |
-2,0 |
0 |
+6,0 |
0 |
-6,0 |
+3,0 |
-3,0 |
0 |
+9,0 |
0 |
-9,0 |
+4,5 |
-4,5 |
|
Св. 3150 до 4000 |
0 |
+4,5 |
0 |
-4,5 |
+2,2 |
-2,2 |
0 |
+7,0 |
0 |
-7,0 |
+3,5 |
-3,5 |
0 |
+10,5 |
0 |
-10,5 |
+5,2 |
-5,2 |
|
Св. 4000 до 5000 |
0 |
+5,0 |
0 |
-5,0 |
+2,5 |
-2,5 |
0 |
+8,0 |
0 |
-8,0 |
+4,0 |
-4,0 |
0 |
+12,0 |
0 |
-12,0 |
+6,0 |
-6,0 |
|
Св. 5000 » 6300 |
0 |
+5,5 |
0 |
-5,5 |
+2,7 |
-2,7 |
0 |
+9,0 |
0 |
-9,0 |
+4,5 |
-4,5 |
0 |
+14,0 |
0 |
-14,0 |
+7,0 |
-7,0 |
|
Св. 6300 » 8000 |
0 |
+6,5 |
0 |
-6,5 |
+3,2 |
-3,2 |
0 |
+10,0 |
0 |
-10,0 |
+5,0 |
-5,0 |
0 |
+16,0 |
0 |
-16,0 |
+8,0 |
-8,0 |
|
Св. 8000 » 10000 |
0 |
+7,0 |
0 |
-7,0 |
+3,5 |
-3,5 |
0 |
+12,0 |
0 |
-12,0 |
+6,0 |
-6,0 |
0 |
+18,0 |
0 |
-18,0 |
+9,0 |
-9,0 |
Продолжение
|
Интервалы номинальных размеров |
Классы точности |
|||||||||||
|
10 |
11 |
|||||||||||
|
Поля допусков и пред. откл. |
||||||||||||
|
отверстия А10 |
вала В10 |
СМ10 |
отверстия А11 |
вала В11 |
СМ11 |
|||||||
|
Нижн. |
Верхн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
Нижн. |
Верхн. |
Верхн. |
Нижн. |
Верхн. |
Нижн. |
|
|
Св. 500 до 630 |
0 |
+7,0 |
0 |
-7,0 |
+3,5 |
-3,5 |
0 |
+11,0 |
0 |
-11,0 |
+5,5 |
-5,5 |
|
Св. 630 до 800 |
0 |
+8,0 |
0 |
-8,0 |
+4,0 |
-4,0 |
0 |
+12,0 |
0 |
-12,0 |
+6,0 |
-6,0 |
|
Св. 800 до 1000 |
0 |
+9,0 |
0 |
-9,0 |
+4,5 |
-4,5 |
0 |
+13,0 |
0 |
-13,0 |
+6,5 |
-6,5 |
|
Св. 1000 до 1250 |
0 |
+10,0 |
0 |
-10,0 |
+5,0 |
-5,0 |
0 |
+15,0 |
0 |
-15,0 |
+7,5 |
-7,5 |
|
Св. 1250 до 1600 |
0 |
+11,0 |
0 |
-11,0 |
+5,5 |
-5,5 |
0 |
+17,0 |
0 |
-17,0 |
+8,5 |
-8,5 |
|
Св. 1600 до 2000 |
0 |
+12,0 |
0 |
-12,0 |
+6,0 |
-6,0 |
0 |
+19,0 |
0 |
-19,0 |
+9,5 |
-9,5 |
|
Св. 2000 до 2500 |
0 |
+13,0 |
0 |
-13,0 |
+6,5 |
-6,5 |
0 |
+21,0 |
0 |
-21,0 |
+10,5 |
-10,5 |
|
Св. 2500 до 3150 |
0 |
+15,0 |
0 |
-15,0 |
+7,5 |
-7,5 |
0 |
+23,0 |
0 |
-23,0 |
+11,5 |
-11,5 |
|
Св. 3150 до 4000 |
0 |
+17,0 |
0 |
-17,0 |
+8,5 |
-8,5 |
0 |
+26,0 |
0 |
-26,0 |
+13,0 |
-13,0 |
|
Св. 4000 до 5000 |
0 |
+19,0 |
0 |
-19,0 |
+9,5 |
-9,5 |
0 |
+30,0 |
0 |
-30,0 |
+15,0 |
-15,0 |
|
Св. 5000 » 6300 |
0 |
+22,0 |
0 |
-22,0 |
+11,0 |
-11,0 |
0 |
+35,0 |
0 |
-35,0 |
+17,5 |
-17,5 |
|
Св. 6300 » 8000 |
0 |
+26,0 |
0 |
-26,0 |
+13,0 |
-13,0 |
0 |
+40,0 |
0 |
-40,0 |
+20,0 |
-20,0 |
|
Св. 8000 » 10000 |
0 |
+30,0 |
0 |
-30,0 |
+15,0 |
-15,0 |
0 |
+45,0 |
0 |
-45,0 |
+22,5 |
-22,5 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 12.11.54
2. ВЗАМЕН ГОСТ 2689-44
3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
4. Ограничение срока действия снято Постановлением Госстандарта СССР от 16.07.80 № 3626
5. ИЗДАНИЕ с Изменениями № 2, 3, утвержденными в августе 1971 г., июле 1980 г. (ИУС 9-71, 9-80)
