ГОСТ 20771-82
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОРОНКИ ТВЕРДОСПЛАВНЫЕ
НАПАИВАЕМЫЕ ТИПА 35
КОНСТРУКЦИЯ И РАЗМЕРЫ
|
|
Москва Стандартинформ 2006 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
КОРОНКИ
ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ Конструкция и размеры Hard metal brazed tips type 35. Design and dimensions |
ГОСТ Взамен |
Переиздание.
Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. № 3278 дата введения установлена
01.07.83
1. Настоящий стандарт распространяется на твердосплавные коронки для концевых фрез со спиральным зубом.

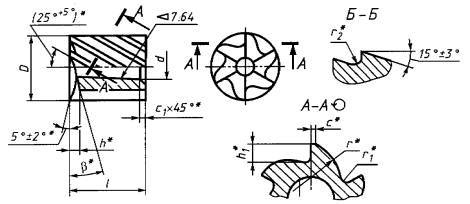

2. Конструкция и размеры коронок должны соответствовать указанным на чертеже и в таблице.
Зуб винтовой правый.
* Размеры для пресс-форм.
Размеры в мм
|
D |
l (пред. откл. ±0,5) |
d (пред. откл. ±0,25) |
h (пред. откл. +0,8) |
h1 (пред. откл. +0,8) |
r |
r1 |
r2 |
с |
c1 |
b (пред. откл. ±2°), град |
Число зубьев |
||
|
номин. |
пред. откл. |
||||||||||||
|
35010 |
10,5 |
±0,35 |
10 |
4,3 |
1,3 |
2,1 |
7,5 |
0,3 |
0,3 |
0,4 |
0,8 |
13 |
6 |
|
35030 |
12,5 |
12 |
5,5 |
1,5 |
2,3 |
9,0 |
0,4 |
||||||
|
35050 |
14,5 |
±0,40 |
8 |
6,5 |
2,5 |
11,0 |
0,5 |
0,5 |
|||||
|
35070 |
18 |
||||||||||||
|
35090 |
16,5 |
±0,50 |
10 |
7,8 |
1,8 |
2,7 |
11,5 |
0,6 |
1,0 |
||||
|
35110 |
20 |
||||||||||||
|
35130 |
19,0 |
10 |
9,2 |
2,0 |
3,0 |
12,8 |
0,8 |
1,2 |
11 |
8 |
|||
|
35150 |
20 |
||||||||||||
|
35170 |
21,0 |
±0,60 |
15 |
10,5 |
3,2 |
14,4 |
0,4 |
0,8 |
|||||
|
35190 |
23,0 |
11,8 |
3,5 |
16,0 |
|||||||||
3. Размеры выкрашиваний на рабочей части коронок не должны превышать 0,5 мм; на нерабочей части не должны превышать 0,8 мм.
4. Условное обозначение коронок - по ГОСТ 25393-90.
5. Ориентировочная масса коронок указана в справочном приложении.
6. Технические требования - по ГОСТ 2209-90.
ПРИЛОЖЕНИЕ
Справочное
|
Ориентировочная масса пластин в г из твердого сплава марок |
|||||||
|
Т5К10 |
Т14К8 |
Т15К6 |
Т30К4 |
T5K12 |
ТТ10К8Б |
ТТ7К12 |
|
|
35010 |
5,7 |
5,05 |
5,05 |
4,3 |
5,95 |
6,10 |
5,9 |
|
35030 |
11,3 |
10,00 |
10,00 |
8,5 |
11,80 |
12,10 |
11,7 |
|
35050 |
9,6 |
8,50 |
8,45 |
7,2 |
9,95 |
10,28 |
9,9 |
|
35070 |
24,2 |
21,50 |
21,30 |
18,1 |
25,10 |
25,91 |
25,0 |
|
35090 |
15,7 |
13,90 |
13,80 |
11,7 |
16,30 |
16,81 |
16,2 |
|
35110 |
32,9 |
29,20 |
29,00 |
24,6 |
34,10 |
35,22 |
33,9 |
|
35130 |
22,5 |
20,00 |
19,90 |
16,9 |
23,40 |
24,09 |
23,3 |
|
35150 |
51,5 |
45,60 |
45,40 |
38,6 |
53,40 |
55,13 |
53,1 |
|
35170 |
43,2 |
38,30 |
38,00 |
32,4 |
44,80 |
46,25 |
44,6 |
|
35190 |
49,9 |
44,20 |
44,00 |
37,4 |
51,70 |
53,42 |
51,5 |
Продолжение
|
Ориентировочная масса пластин в г из твердого сплава марок |
|||||||
|
ВК3, ВК3М |
ВК4 |
ВК6, ВК6М, ВК60М |
ВК8 |
ВК10М, ВК100М |
ТТ8К6 |
ТТ20К9 |
|
|
35010 |
6,8 |
6,75 |
6,65 |
6,6 |
6,46 |
5,83 |
5,59 |
|
35030 |
13,4 |
13,40 |
13,20 |
13,0 |
12,81 |
11,56 |
11,08 |
|
35050 |
11,4 |
11,3 |
11,20 |
11,0 |
10,88 |
9,82 |
9,41 |
|
35070 |
28,7 |
28,50 |
28,20 |
27,9 |
27,43 |
24,77 |
23,72 |
|
35090 |
18,6 |
18,50 |
18,30 |
18,0 |
17,80 |
16,07 |
15,39 |
|
35110 |
39,0 |
38,70 |
38,30 |
37,9 |
37,28 |
33,67 |
32,25 |
|
35130 |
26,7 |
26,50 |
26,30 |
26,0 |
25,50 |
23,03 |
22,06 |
|
35150 |
61,0 |
60,60 |
60,00 |
59,3 |
58,37 |
52,77 |
50,49 |
|
35170 |
51,2 |
50,90 |
50,30 |
49,7 |
48,96 |
44,22 |
42,35 |
|
35190 |
59,1 |
58,80 |
58,10 |
57,4 |
56,55 |
51,07 |
48,92 |
