ГОСТ 19059-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°,
С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ
КАНАВКАМИ НА ОДНОЙ СТОРОНЕ
Конструкция и размеры
|
|
Москва |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ Конструкция и размеры Rhombic throw-away (indexable) carbide cutting |
ГОСТ |
Дата введения 01.01.82
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 3).
1. (Исключен, Изм. № 3).

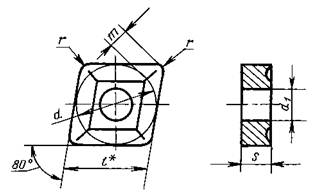

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
* Размер для справок.
мм
|
Обозначение пластин классов допусков |
l |
d |
d1 |
s |
r |
т |
|||||
|
U |
М |
||||||||||
|
цифровое |
буквенно-цифровое |
Применяемость |
цифровое |
буквенно-цифровое |
Применяемость |
||||||
|
05114-090304 |
CNUM-090304 |
05124-090304 |
CNMM-090304 |
9,7 |
9,525 |
3,81 |
3,18 |
0,4 |
2,425 |
||
|
05114-090308 |
CNUM-090308 |
05124-090308 |
CNMM-090308 |
0,8 |
2,205 |
||||||
|
05114-120404 |
CNUM-120404 |
05124-120404 |
CNMM-120404 |
12,9 |
12,700 |
5,16 |
4,76 |
0,4 |
3,307 |
||
|
05114-120408 |
CNUM-120408 |
05124-120408 |
CNMM-120408 |
0,8 |
3,088 |
||||||
|
05114-120412 |
CNUM-120412 |
05124-120412 |
CNMM-120412 |
1,2 |
2,867 |
||||||
|
05114-160412 |
CNUM-160412 |
05J24-160412 |
CNMM-160412 |
16,1 |
15,875 |
6,35 |
1,2 |
3,748 |
|||
|
05114-160416 |
CNUM-160416 |
05124-160416 |
CNMM-160416 |
1,6 |
3,528 |
||||||
|
- |
- |
05124-160608 |
CNMM-160608 |
6,35 |
0,8 |
3,970 |
|||||
|
- |
- |
05124-160612 |
CNMM-160612 |
1,2 |
3,749 |
||||||
|
05114-190608 |
CNUM-190608 |
05124-190608 |
CNMM-190608 |
19,3 |
19,050 |
7,93 |
0,8 |
4,851 |
|||
|
05114-190616 |
CNUM-190616 |
05124-190616 |
CNMM-190616 |
1,6 |
4,411 |
||||||
|
05114-190612 |
CNUM-190612 |
05124-190612 |
CNMM-190612 |
1,2 |
4,631 |
||||||
|
05114-190624 |
CNUM-190624 |
05124-190624 |
CNMM-190624 |
2,4 |
3,960 |
||||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, длиной режущей кромки l = 9,7 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм.
19 6524 0381 090304
(Измененная редакция, Изм. № 2, 3).
3. Форма и размеры стружколомающих канавок указаны в приложении 1.
4. Ориентировочная масса пластин указана в приложении 2.
5. Система обозначений пластин - по ГОСТ 19042.
6. Технические требования - по ГОСТ 19086.
7. Применяемые марки сплавов указаны в приложении 3.
(Введен дополнительно, Изм. № 3).
ПРИЛОЖЕНИЕ 1
Рекомендуемое
Форма и размеры стружколомающих канавок на передней поверхности пластин указаны на чертеже и в таблице.
|
Форма 1 для диаметров d = 9,525 и 12,700 мм |
Форма 2 для диаметров d = 15,875 и 19,050 мм |
|
|
|
мм
|
d |
b |
d1 |
r1 |
h |
|
9,525 |
- |
5,5 |
1,0 |
0,4 |
|
12,700 |
- |
8,0 |
0,6 |
|
|
15,875 |
3,2 |
- |
1,6 |
- |
|
19,050 |
3,8 |
- |
- |
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 3).
ПРИЛОЖЕНИЕ 2
Справочное
|
Цифровое обозначение пластин |
Ориентировочная масса пластин, г |
||||||||
|
из твердого сплава марок |
из безвольфрамовых твердых сплавов марок |
из твердого сплава с покрытием |
|||||||
|
ВК6 |
ВК8 |
Т5К10 |
ТНК8 |
Т15К6 |
КНТ16, ТН20 |
ВП1255 |
ВП3115 |
ВП3325 |
|
|
05114-090304 05124-090304 |
3,56 |
3,51 |
3,08 |
2,79 |
2,74 |
1,39 |
3,26 |
3,56 |
3,51 |
|
05114-090308 05124-090308 |
3,54 |
3,49 |
3,06 |
2,77 |
2,73 |
1,38 |
3,24 |
3,54 |
3,49 |
|
05114-120404 05124-120404 |
9,43 |
9,31 |
8,16 |
7,39 |
7,27 |
3,68 |
8,65 |
9,43 |
9,31 |
|
05114-120408 05124-120408 |
9,40 |
9,28 |
8,13 |
7,37 |
7,24 |
3,67 |
8,63 |
9,40 |
9,28 |
|
05114-120412 05124-120412 |
9,36 |
9,23 |
8,09 |
7,33 |
7,21 |
3,65 |
8,60 |
9,36 |
9,23 |
|
05114-150412 05124-160412 |
14,70 |
14,50 |
12,70 |
11,50 |
11,40 |
5,73 |
13,48 |
14,70 |
14,50 |
|
05114-160416 05124-160416 |
14,70 |
14,50 |
12,70 |
11,50 |
11,30 |
5,73 |
13,48 |
14,70 |
14,50 |
|
05114-190608 05124-190608 |
28,10 |
27,70 |
24,30 |
22,00 |
21,60 |
- |
25,76 |
28,10 |
27,70 |
|
05114-190612 05124-190612 |
28,00 |
27,60 |
24,20 |
22,00 |
21,60 |
- |
25,66 |
28,00 |
27,60 |
|
05114-190616 05124-190616 |
27,90 |
27,30 |
24,20 |
21,90 |
21,50 |
- |
25,57 |
27,90 |
27,50 |
|
05114-190624 05124-190624 |
27,70 |
27,30 |
23,90 |
21,70 |
21,30 |
- |
25,39 |
27,70 |
27,30 |
ПРИЛОЖЕНИЕ 2.(Измененная редакция, Изм. № 2).
ПРИЛОЖЕНИЕ 3
Рекомендуемое
Применяемые марки сплавов пластин
|
Цифровое обозначение пластин |
Основное применение |
Дополнительное применение |
Применение по специальному заказу |
|
05114-090304 |
№ 4 |
№ 9 |
№ 3, № 5, № 6, № 7, № 8, № 10, № 11 |
|
05124-090304 |
- |
- |
№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11 |
|
05114-090308 |
№ 4, № 7 |
№ 9 |
№ 3, № 5, № 6, № 8, № 10, № 11 |
|
05124-090308 |
- |
- |
№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11 |
|
05114-120404 |
№ 4, № 7 |
№ 9 |
№ 3, № 5, № 6, № 8, № 10, № 11 |
|
05124-120404 |
№ 7 |
- |
№ 3, № 4, № 5, № 6, № 8, № 9, № 10, № 11 |
|
05114-120408 |
№ 4, № 5, № 7 |
№ 9, № 11 |
№ 3, № 6, № 8, № 10 |
|
05124-120408 |
№ 3, № 5, № 6, № 7 |
№ 9 |
№ 4, № 8, № 10, № 11 |
|
05114-120412 |
№ 4, № 5, № 7 |
№ 11 |
№ 3, № 6, № 8, № 9, № 10 |
|
05124-120412 |
- |
- |
№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11 |
|
05114-160412 |
№ 4, № 5, № 7 |
№ 9, № 11 |
№ 3, № 6, № 8 |
|
05124-160412 |
№ 3 |
№ 9 |
№ 4, № 5, № 6, № 7, № 8, № 10, № 11 |
|
05114-160416 |
- |
№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11 |
|
|
05124-160608 |
№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11 |
||
|
05124-160612 |
|||
|
05114-190608 |
№ 7 |
№ 3, № 4, № 5, № 6, № 9, № 10, № 11 |
|
|
05124-190608 |
№ 3, № 10 |
- |
№ 4, № 5, № 6, № 7, № 9, № 10 |
|
05114-190612 |
№ 4, № 5, № 7 |
№ 10 |
№ 3, № 6, № 9, № 11 |
|
05124-190612 |
№ 3, № 7 |
№ 10 |
№ 4, № 6, № 5, № 3, № 11 |
|
05114-190616 |
№ 4, № 5, № 7 |
№ 10 |
№ 3, № 6, № 9, № 11 |
|
05124-190616 |
№ 7 |
№ 10 |
№ 3, № 5, № 4, № 6, № 11 |
|
05114-190624 05124-190624 |
- |
- |
№ 3, № 4, № 5, № 6, № 7, №9, № 10, № 11 |
|
05124-160416 |
№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11 |
№ 3 - ВК6; № 4 - ВК8; № 5 - Т5К10; № 6 - Т14К8; № 7 - Т15К6; № 8 - КНТ16, ТН20; № 9 - ВП3115; № 10 -ВП3325; № 11 -ВП3115.
ПРИЛОЖЕНИЕ 4
Справочное
|
d |
Обозначение |
Пластины со стружколомающими канавками на одной стороне |
||||
|
радиус при вершине rε |
||||||
|
0,4 |
0,8 |
1,2 |
1,6 |
2,4 |
||
|
12,7 |
CNMM 1204 |
+ + |
+ |
+ |
+ + |
+ + + |
|
15,875 |
CNMM 1606 |
+ + + |
+ |
+ |
+ + |
+ + + |
|
19,05 |
CNMM 1906 |
+ + + |
+ + |
+ |
+ |
+ + + |
|
25,4 |
CNMM 2509 |
+ + + |
+ + + |
+ + + |
+ + + |
+ + |
Примечание. + - пластины основного применения, стандартизованные.
+ + - пластины ограниченного применения, нестандартизованные.
+ + + - пластины, не рекомендуемые для применения.
ПРИЛОЖЕНИЯ 3, 4. (Введены дополнительно, Изм. № 3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 19.06.80 № 2907
3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим отверстием. Размеры» в части пластин CNMM
4. ВЗАМЕН ГОСТ 19059-73
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3620
7. ИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91)
