ГОСТ 18360-93
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАЛИБРЫ-СКОБЫ ЛИСТОВЫЕ
ДЛЯ ДИАМЕТРОВ от 3 до 260 мм
РАЗМЕРЫ
МЕЖГОСУДАРСТВЕННЫЙ
СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1. РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации
2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Кыргызстан |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикстандарт |
|
Туркменистан |
Туркменглавгосинспекция |
|
Украина |
Госстандарт Украины |
4. ВЗАМЕН ГОСТ 18360-73, ГОСТ 18361-73, ГОСТ 18362-73, ГОСТ 18363-73, ГОСТ 18364-73
5. ПЕРЕИЗДАНИЕ. Сентябрь 2005 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
КАЛИБРЫ-СКОБЫ ЛИСТОВЫЕ ДЛЯ ДИАМЕТРОВ Размеры Plate snap-guages for diameters from 3 to 260 mm. |
ГОСТ |
Дата введения 01.01.95
Настоящий стандарт распространяется на гладкие листовые односторонние и двусторонние двупредельные калибры-скобы для контроля валов диаметрами от 3 до 260 мм.
Калибры-скобы для диаметров от 3 до 180 мм предназначены для контроля валов с допусками по ЕСДП 6-го и более грубых квалитетов и по системе ОСТ 2-го и более грубых классов точности; для диаметров свыше 180 до 260 мм - для контроля валов с допусками по ЕСДП 8-го и более грубых квалитетов и по системе ОСТ 3-го и более грубых классов точности.
Требования настоящего стандарта являются обязательными, кроме пп. 1 (примечания), 5 (последний абзац), 8.
1. Конструкция и основные размеры односторонних калибров-скоб должны соответствовать указанным на рисунке 1 и в таблице 1, двусторонних калибров-скоб - на рисунке 2 и в таблице 2.

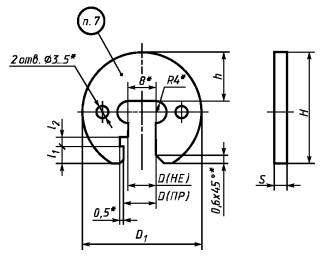

Калибры-скобы односторонние для диаметров от 3 до 10 мм
* Размеры рекомендуемые.
Калибры-скобы односторонние для диаметров св. 10 до 100 мм
* Размеры рекомендуемые.

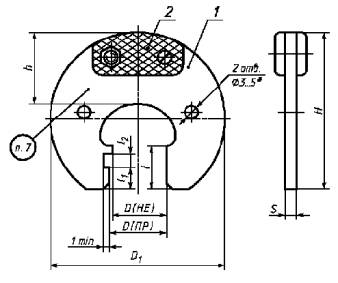

Калибры-скобы односторонние для диаметров св. 100 до 260 мм
1 - корпус; 2 - ручка-накладка по ГОСТ 18369
Рисунок 1
Примечания
1. Калибры-скобы диаметром до 20 мм включительно изготовляют без ручек-накладок.
2. Допускается не изготовлять отверстия диаметром 3 - 5 мм у калибров-скоб для контроля диаметров св. 3 до 100 мм.
Таблица 1
Размеры, мм
|
Dном |
D1 |
Н |
h |
l |
l1 |
l2 |
s |
Масса, кг, не более |
|
От 3 до 10 |
38 |
36 |
15 |
- |
6 |
3 |
4 |
0,03 |
|
Св. 10 до 20 |
60 |
55 |
24 |
18 |
11 |
5 |
0,09 |
|
|
Св. 20 до 30 |
75 |
68 |
30 |
20 |
13 |
0,14 |
||
|
Св. 30 до 40 |
95 |
82 |
37 |
22 |
0,20 |
|||
|
Св. 40 до 56 |
120 |
100 |
44 |
25 |
15 |
6 |
0,36 |
|
|
Св. 56 до 70 |
140 |
118 |
50 |
28 |
17 |
4 |
0,47 |
|
|
Св. 70 до 85 |
160 |
135 |
55 |
32 |
20 |
0,58 |
||
|
Св. 85 до 100 |
180 |
150 |
59 |
36 |
21 |
6 |
0,70 |
|
|
Св. 100 до 120 |
215 |
170 |
65 |
40 |
24 |
7 |
1,00 |
|
|
Св. 120 до 140 |
240 |
185 |
70 |
1,16 |
||||
|
Св. 140 до 160 |
265 |
200 |
75 |
8 |
1,57 |
|||
|
Св. 160 до 180 |
285 |
215 |
80 |
1,73 |
||||
|
Св. 180 до 205 |
320 |
245 |
85 |
50 |
27 |
10 |
2,09 |
|
|
Св. 205 до 230 |
350 |
265 |
90 |
2,36 |
||||
|
Св. 230 до 260 |
380 |
280 |
95 |
2,64 |
||||
|
Примечание - Для граничных интервалов размеров Dном, отличающихся от нормального ряда Ra 40, калибры-скобы изготовляют по размерам ближайшего предыдущего интервала (например, для Dном = 40,5 мм размеры калибра-скобы выбирать из интервала св. 30 до 40 мм). |
||||||||
Калибры-скобы двусторонние для диаметров от 3 до 10 мм
* Размеры рекомендуемые.
Рисунок 2
Примечание - Допускается отверстия диаметром 3 - 5 мм не изготовлять.
Таблица 2
Размеры, мм
|
Dном |
d |
L |
l |
l1 |
Н |
Масса, кг, не более |
|
От 3 до 6 |
8 |
40 |
10 |
8 |
25 |
0,03 |
|
Св. 6 до 10 |
12 |
50 |
12 |
10 |
32 |
0,04 |
2. Обозначение односторонних калибров-скоб для диаметров св. 10 до 260 мм - в соответствии с таблицей 3.
Таблица 3
|
Применяемость |
Dном, мм |
Обозначение калибров-скоб |
Применяемость |
Dном, мм |
|
|
8113-0101 |
10,5 |
8113-0147 |
65,0 |
||
|
8113-0102 |
11,0 |
8113-0164 |
67,0 |
||
|
8113-0103 |
11,5 |
8113-0149 |
70,0 |
||
|
8113-0104 |
12,0 |
8113-0165 |
71,0 |
||
|
8113-0105 |
13,0 |
8113-0150 |
72,0 |
||
|
8113-0106 |
14,0 |
8113-0151 |
75,0 |
||
|
8113-0107 |
15,0 |
8113-0152 |
78,0 |
||
|
8113-0108 |
16,0 |
8113-0153 |
80,0 |
||
|
8113-0109 |
17,0 |
8113-0154 |
82,0 |
||
|
8113-0110 |
18,0 |
8113-0155 |
85,0 |
||
|
8113-0111 |
19,0 |
8113-0156 |
88,0 |
||
|
8113-0112 |
20,0 |
8113-0157 |
90,0 |
||
|
8113-0113 |
21,0 |
8113-0158 |
92,0 |
||
|
9113-0114 |
22,0 |
8113-0159 |
95,0 |
||
|
8113-0115 |
23,0 |
8113-0160 |
98,0 |
||
|
8113-0116 |
24,0 |
8113-0161 |
100,0 |
||
|
8113-0117 |
25,0 |
8113-0201 |
102,0 |
||
|
8113-0118 |
26,0 |
8113-0202 |
105,0 |
||
|
8113-0119 |
27,0 |
8113-0203 |
108,0 |
||
|
8113-0120 |
28,0 |
8113-0204 |
110,0 |
||
|
8113-0121 |
29,0 |
8113-0205 |
112,0 |
||
|
8113-0122 |
30,0 |
8113-0206 |
115,0 |
||
|
8113-0123 |
31,0 |
8113-0207 |
120,0 |
||
|
8113-0124 |
32,0 |
8113-0208 |
125,0 |
||
|
8113-0125 |
33,0 |
8113-0209 |
130,0 |
||
|
8113-0126 |
34,0 |
8113-0210 |
135,0 |
||
|
8113-0127 |
35,0 |
8113-0211 |
140,0 |
||
|
8113-0128 |
36,0 |
8113-0212 |
145,0 |
||
|
8113-0129 |
37,0 |
8113-0213 |
150,0 |
||
|
8113-0130 |
38,0 |
8113-0214 |
155,0 |
||
|
8113-0131 |
39,0 |
8113-0215 |
160,0 |
||
|
8113-0132 |
40,0 |
8113-0216 |
165,0 |
||
|
8113-0133 |
41,0 |
8113-0217 |
170,0 |
||
|
8113-0134 |
42,0 |
8113-0218 |
175,0 |
||
|
8113-0135 |
44,0 |
8113-0219 |
180,0 |
||
|
8113-0136 |
45,0 |
8113-0301 |
185,0 |
||
|
8113-0137 |
46,0 |
8113-0302 |
190,0 |
||
|
8113-0138 |
47,0 |
8113-0303 |
195,0 |
||
|
8113-0139 |
48,0 |
8113-0304 |
200,0 |
||
|
8113-0140 |
50,0 |
8113-0305 |
205,0 |
||
|
8113-0141 |
52,0 |
8113-0306 |
210,0 |
||
|
8113-0162 |
53,0 |
8113-0307 |
215,0 |
||
|
8113-0142 |
55,0 |
8113-0308 |
220,0 |
||
|
8113-0163 |
56,0 |
8113-0309 |
225,0 |
||
|
8113-0143 |
58,0 |
8113-0310 |
230,0 |
||
|
8113-0144 |
60,0 |
8113-0311 |
240,0 |
||
|
8113-0145 |
62,0 |
8113-0312 |
250,0 |
||
|
8113-0146 |
63,0 |
8113-0313 |
260,0 |
3. Обозначение калибров-скоб для диаметров от 3 до 10 мм в соответствии с таблицей 4.
Таблица 4
|
Применяемость |
Dном, мм |
|||
|
односторонних |
двусторонних |
односторонних |
двусторонних |
|
|
8113-0001 |
8102-0201 |
3,0 |
||
|
8113-0002 |
8102-0202 |
3,2 |
||
|
8113-0003 |
8102-0203 |
3,4 |
||
|
8113-0004 |
8104-0204 |
3,5 |
||
|
8113-0005 |
8102-0205 |
3,6 |
||
|
8113-0006 |
8102-0206 |
3,8 |
||
|
8113-0007 |
8102-0207 |
4,0 |
||
|
8113-0008 |
8102-0208 |
4,2 |
||
|
8113-0009 |
8102-0209 |
4,5 |
||
|
8113-0010 |
8102-0210 |
4,8 |
||
|
8113-0011 |
8102-0211 |
5,0 |
||
|
8113-0024 |
8102-0224 |
5,3 |
||
|
8113-0025 |
8102-0225 |
5,6 |
||
|
8113-0014 |
8102-0214 |
6,0 |
||
|
8113-0015 |
8102-0215 |
6,3 |
||
|
8113-0016 |
8102-0216 |
6,5 |
||
|
8113-0026 |
8102-0226 |
6,7 |
||
|
8113-0017 |
8102-0217 |
7,0 |
||
|
8113-0027 |
8102-0227 |
7,1 |
||
|
8113-0018 |
8102-0218 |
7,5 |
||
|
8113-0019 |
8102-0219 |
8,0 |
||
|
8113-0020 |
8102-0220 |
8,5 |
||
|
8113-0021 |
8102-0221 |
9,0 |
||
|
8113-0022 |
8102-0222 |
9,5 |
||
|
8113-0023 |
8102-0223 |
10,0 |
||
|
Примечания 1. Размеры Dном приняты по ряду Ra 40 нормальных линейных размеров по ГОСТ 6636. 2. Обозначение калибров-скоб промежуточных размеров D - в соответствии с принятым у изготовителя. 3. При обозначении корпуса калибра-скобы (дет. 1) к основному обозначению калибра-скобы добавляют цифры 001, например, для Dном. = 10,5 мм: 8113-0101/001. |
||||
Пример условного обозначения гладкого двустороннего листового калибра-скобы диаметром Dном = 3,4 мм для контроля вала с полем допуска h9:
Калибр-скоба 8102-0203 h9 ГОСТ 18360-93
То же, для контроля вала с полем допуска С3:
Калибр-скоба 8102-0203 С3 ГОСТ 18360-93
То же, для приемного калибра-скобы П-ПР:
Калибр-скоба 8102-0203 С3 П-ПР ГОСТ 18360-93
4. Исполнительные размеры калибров-скоб для валов с допусками по ЕСДП - по ГОСТ 21401, с допусками по системе ОСТ - в зависимости от класса точности контролируемого вала - по ОСТ 1203, ОСТ 1205, ОСТ 1208, ОСТ 1209, ОСТ 1219, ОСТ 1220, ОСТ НКМ 1221.
Ручки-накладки в зависимости от Dном - в соответствии с таблицей 5.
Таблица 5
|
Dном., мм |
Обозначение ручек-накладок (дет. 2) по ГОСТ 18369 |
|
Св. 20 до 56 |
8056-0013 |
|
Св. 56 до 100 |
8056-0015 |
|
Св. 100 до 160 |
8056-0018 |
|
Св. 160 до 260 |
8056-0020 |
Допускается крепить ручки-накладки приклеиванием или методом горячей формовки. Клеевой шов должен обеспечивать неразъемность соединения. Прочность на сдвиг - не менее 4 МПа (40 кгс/см2).
6. Технические требования - по ГОСТ 2015.
7. Маркировка - по ГОСТ 2015 с добавлением децимального обозначения калибра-скобы по настоящему стандарту.
8. Конструкция и размеры корпуса калибров-скоб указаны в приложении.
ПРИЛОЖЕНИЕ
(рекомендуемое)
Конструкция и размеры корпуса калибра-скобы
Конструкция и размеры корпуса (дет. 1) для диаметров св. 10 до 260 мм должны соответствовать указанным на рисунке 3 и в таблице 6.

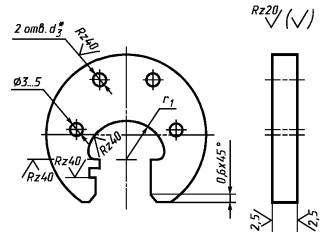

Калибры-скобы односторонние для диаметров св. 10 до 180 мм

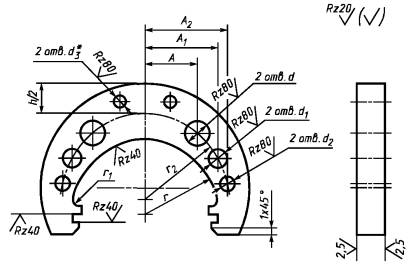

Калибры-скобы односторонние для диаметров св. 100 до 260 мм
* Отверстия d3 - по сопрягаемой дет. 2.
Рисунок 3
Таблица 6
мм
|
Dном |
А |
А1 |
А2 |
d |
d1 |
d2 |
r |
r1 |
r2 |
|
От 3 до 10 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Св. 10 до 20 |
13 |
4 |
|||||||
|
Св. 20 до 30 |
18 |
5 |
|||||||
|
Св. 30 до 40 |
23 |
||||||||
|
Св. 40 до 56 |
31 |
6 |
|||||||
|
Св. 56 до 70 |
40 |
6 |
|||||||
|
Св. 70 до 85 |
48 |
8 |
|||||||
|
Св. 85 до 100 |
55 |
||||||||
|
Св. 100 до 120 |
- |
64 |
85 |
30 |
22 |
70 |
6 |
86 |
|
|
Св. 120 до 140 |
- |
69 |
94 |
36 |
25 |
80 |
98 |
||
|
Св. 140 до 160 |
- |
76 |
105 |
90 |
109 |
||||
|
Св. 160 до 180 |
- |
80 |
114 |
40 |
30 |
100 |
119 |
||
|
Св. 180 до 205 |
85 |
122 |
135 |
40 |
32 |
22 |
115 |
8 |
137 |
|
Св. 205 до 230 |
87 |
132 |
149 |
45 |
36 |
25 |
130 |
151 |
|
|
Св. 230 до 260 |
95 |
143 |
164 |
48 |
38 |
28 |
145 |
166 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ОСТ НКМ 1221 |
