ГОСТ 8959-75
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНИТЕЛЬНЫЕ ЧАСТИ
ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ
ДЛЯ ТРУБОПРОВОДОВ.
ГАЙКИ СОЕДИНИТЕЛЬНЫЕ
ОСНОВНЫЕ РАЗМЕРЫ
|
Москва
Стандартинформ
2010
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
ГАЙКИ СОЕДИНИТЕЛЬНЫЕ
Основные
размеры
Ductile iron fittings with parallel thread for
pipelines.
Connection nuts. Basic dimensions
|
ГОСТ
8959-75
Взамен
ГОСТ 8959-59
|
Издание (сентябрь 2010
г.) с Изменением № 1, утвержденным в сентябре 1980 г. (ИУС 11-80), Поправкой
(ИУС 9-2004)
Постановлением
Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901
дата введения установлена
01.01.77
Ограничение
срока действия снято по протоколу № 2-92 Межгосударственного совета по
стандартизации, метрологии и сертификации (ИУС 2-93)

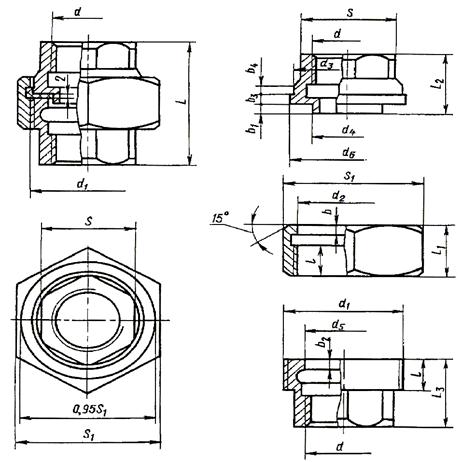

1. Основные размеры гаек должны соответствовать
указанным на чертеже и в таблице.
Примечание. Чертеж не
определяет конструкцию гайки.
Размеры в мм
Условный
проход Dy
|
Резьба d
|
Накидная гайка
|
d3
|
d4
|
d5
|
d6
|
Размер «под ключ»
|
b1
|
b2
|
b3
|
b4
|
L
|
L2
|
L3
|
Диаметр прокладки
|
Масса без покрытия,
кг, не более*
|
Резьба d1
|
l
|
L1
|
Размер «под ключ»
|
b
|
d2
|
S1ном S2наиб
|
S1наим
|
Sном Sнаиб
|
Sнаим
|
Наружной
|
Внутренней
|
8
|
G 1/4-В
|
G 3/4
- B
|
10
|
18
|
32
|
30,0
|
4
|
22,0
|
21,7
|
16,7
|
17
|
24,0
|
19
|
17,7
|
3,5
|
2,5
|
2,5
|
5
|
42
|
21,0
|
21,0
|
24
|
17
|
0,216
|
10
|
G 3/8-B
|
G 7/8
-В
|
10
|
18
|
36
|
34,0
|
4
|
25,0
|
24,7
|
18,7
|
19
|
27,5
|
22
|
20,7
|
3,5
|
2,5
|
2,5
|
5
|
45
|
24,0
|
23,0
|
27
|
19
|
0,282
|
15
|
G 1/2-B
|
G
1 1/8 -В
|
11
|
19
|
46
|
44,0
|
4
|
32,0
|
31,7
|
23,7
|
24
|
34,5
|
27
|
25,7
|
4,0
|
3,0
|
2,5
|
5
|
48
|
25,0
|
25,0
|
34
|
24
|
0,464
|
20
|
G 3/4-B
|
G
11/4 -В
|
12
|
20
|
50
|
48,0
|
4
|
36,0
|
35,6
|
26,6
|
27
|
38,5
|
32
|
30,0
|
4,0
|
3,0
|
2,5
|
5
|
52
|
27,0
|
27,0
|
38
|
27
|
0,588
|
25
|
G
1 -B
|
G
13/4 -B
|
13
|
23
|
65
|
62,6
|
5
|
48,0
|
47,6
|
37,6
|
38
|
50,5
|
41
|
39,0
|
5,0
|
4,0
|
3,0
|
6
|
58
|
31,5
|
29,5
|
50
|
38
|
1,091
|
32
|
G
11/4-B
|
G
2 - B
|
13
|
24
|
70
|
67,2
|
6
|
53,0
|
52,6
|
41,6
|
42
|
56,0
|
50
|
48,0
|
5,0
|
4,0
|
3,0
|
7
|
65
|
35,0
|
33,0
|
55
|
42
|
1,423
|
40
|
G
11/2-B
|
G 21/4
-В
|
14
|
25
|
75
|
72,2
|
6
|
59,5
|
59,1
|
45,5
|
46
|
62,5
|
55
|
52,6
|
5,0
|
4,0
|
3,0
|
7
|
70
|
37,0
|
36,0
|
62
|
46
|
1,702
|
50
|
G
2 -B
|
G 23/4
-В
|
16
|
27
|
90
|
87,2
|
6
|
74,0
|
73,6
|
59,6
|
60
|
78,0
|
66
|
65,0
|
6,0
|
5,0
|
3,0
|
7
|
78
|
41,5
|
40,5
|
77
|
60
|
2,522
|
(65)
|
G
21/2-В
|
G 31/2-В
|
19
|
30
|
110
|
107,0
|
6
|
92,0
|
91,5
|
74,5
|
75
|
97,0
|
83
|
81,8
|
6,0
|
5,0
|
3,0
|
7
|
85
|
44,0
|
45,0
|
96
|
75
|
4,078
|
(80)
|
G
3 - В
|
G
4 -B
|
20
|
31
|
130
|
127,0
|
6
|
104,5
|
104,0
|
87,5
|
88
|
109,5
|
96
|
94,6
|
6,0
|
5,0
|
3,0
|
8
|
95
|
48,5
|
50,5
|
109
|
88
|
5,922
|
______
* Для справок.
Примечания:
1. Масса оцинкованных
соединительных частей не должна превышать массу неоцинкованных более чем на 5%.
2.
Соединительные гайки с Dу, указанными в таблице в скобках,
применять не рекомендуется.
Примеры условных обозначений
Гайки соединительной без покрытия с D 40 мм:
Гайка соединительная 40 ГОСТ 8959-75
То же, с цинковым покрытием:
Гайка соединительная Ц - 40 ГОСТ 8959-75
(Измененная редакция, Изм. № 1, Поправка).
2. Конструктивные размеры и технические требования -
по ГОСТ
8944-75.
3. Толщины стенок не должны быть менее и
|
|
