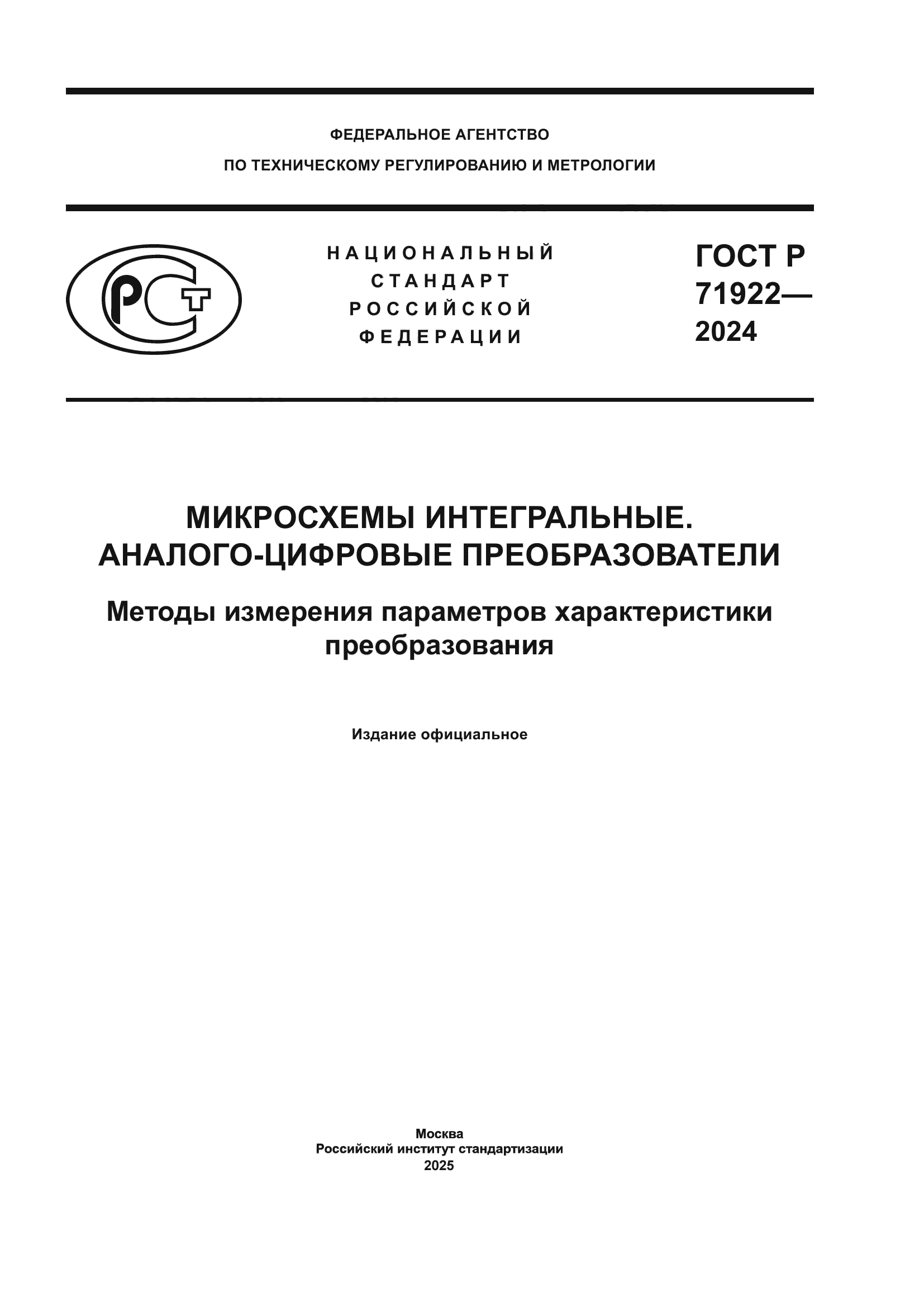

| Обозначение: |   ГОСТ Р 71922-2024 |
| Статус: | действует |
| Название рус.: | Микросхемы интегральные. Аналого-цифровые преобразователи. Методы измерения параметров характеристики преобразования |
| Название англ.: | Integrated circuits. Analog-digital converters. Methods for measuring the parameters of the conversion characteristic |
| Дата актуализации текста: | 01.06.2025 |
| Дата актуализации описания: | 01.06.2025 |
| Дата издания: | 05.02.2025 |
| Дата введения: | 01.03.2025 |

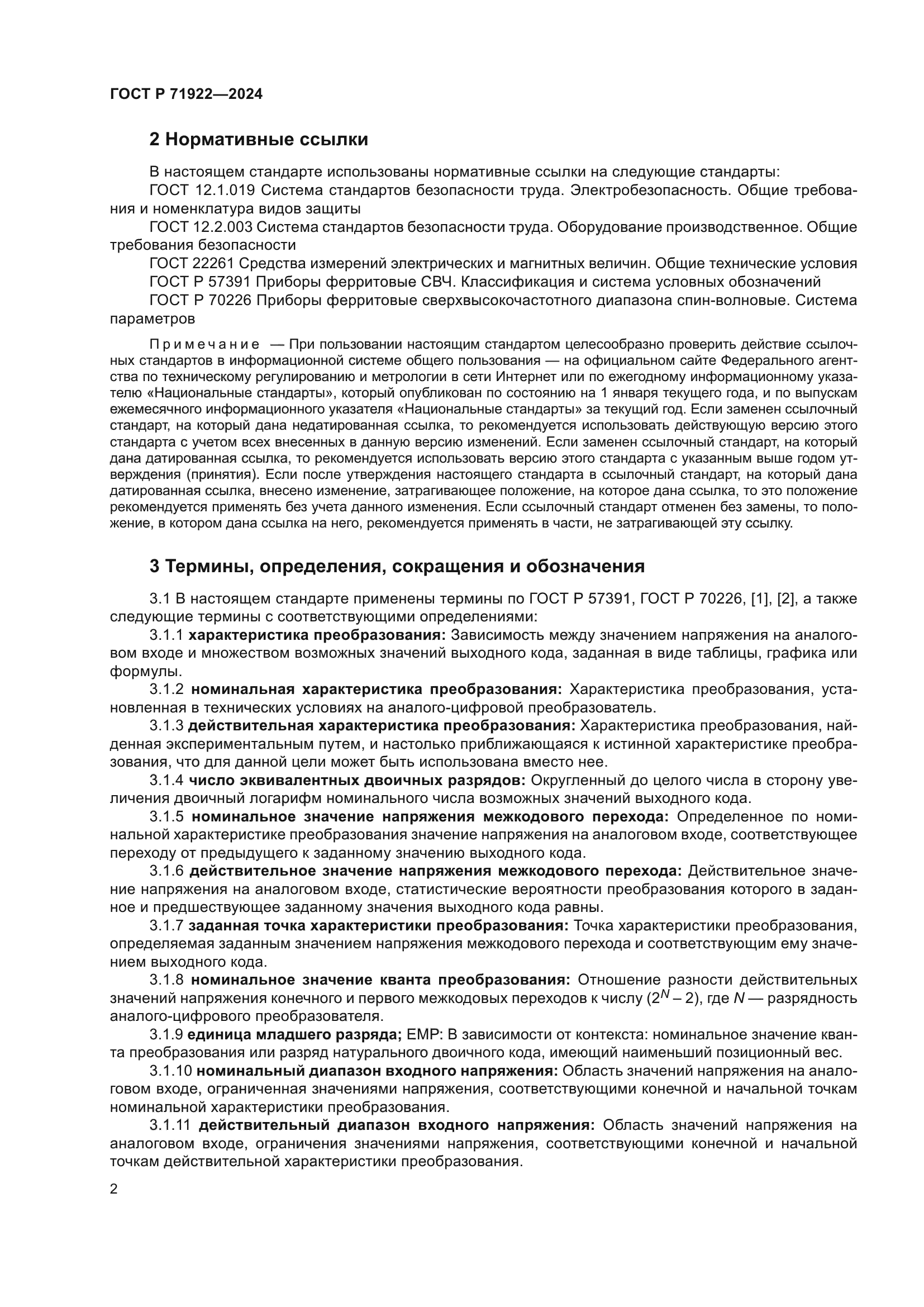

| Нормативные ссылки: |  ГОСТ 12.1.019;ГОСТ 12.2.003;ГОСТ 22261;ГОСТ Р 57391;ГОСТ Р 70226 |

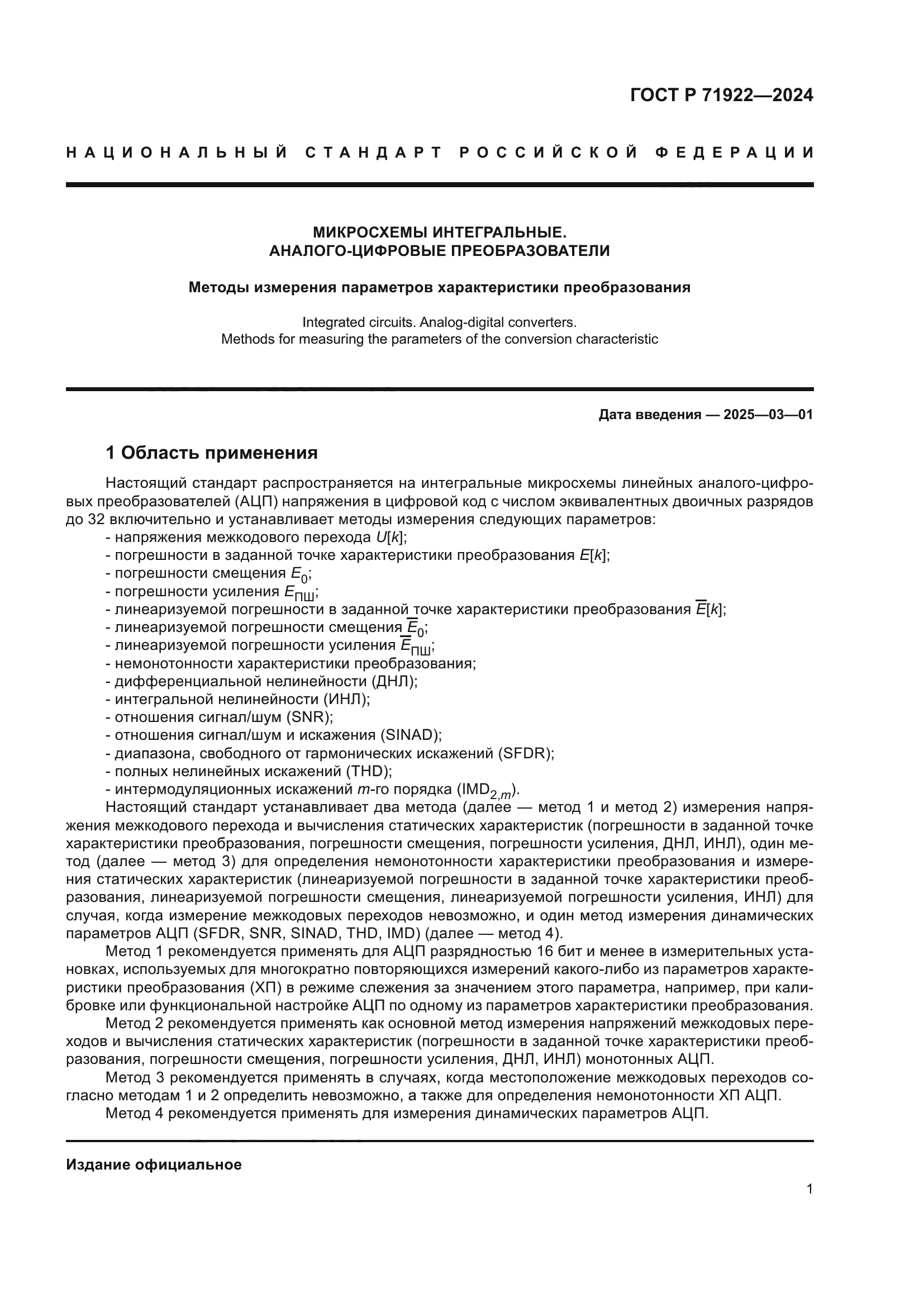

| Область применения: | Настоящий стандарт распространяется на интегральные микросхемы линейных аналого-цифровых преобразователей (АЦП) напряжения в цифровой код с числом эквивалентных двоичных разрядов до 32 включительно и устанавливает методы измерения следующих параметров: - напряжения межкодового перехода; - погрешности смещения; - погрешности усиления; - линеаризуемой погрешности в заданной точке характеристики преобразования; - линеаризуемой погрешности смещения; - немонотонности характеристики преобразования; - дифференциальной нелинейности (ДНЛ); - интегральной нелинейности (ИНЛ); - отношения сигнал/шум (SNR); - отношения сигнал/шум и искажения (SINAD); - диапазона, свободного от гармонических искажений (SFDR); - полных нелинейных искажений (THD); - интермодуляционных искажений m-ого порядка (IMD2,m) |
|
| Расположен в: |
|
