ГОСТ 27148-86

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ КРЕПЕЖНЫЕ
ВЫХОД РЕЗЬБЫ. СБЕГИ, НЕДОРЕЗЫ
И ПРОТОЧКИ

РАЗМЕРЫ

Москва
Стандартинформ
2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Изделия крепежные

ВЫХОД РЕЗЬБЫ. СБЕГИ, НЕДОРЕЗЫ И ПРОТОЧКИ

Размеры

Fasteners. Screw thread run-out.
Washout threads, total thread run-outs and undercuts. Dimensions

ГОСТ
27148-86

Дата введения 01.01.88

Настоящий стандарт распространяется на крепежные изделия с метрической резьбой по ГОСТ 8724 и устанавливает размеры сбегов резьбы, выполненной нарезанием или накатыванием, размеры недорезов при выполнении резьбы до упора, форму и размеры проточек для выхода резьбообразующего инструмента.

Стандарт допускается распространять на изделия с метрической резьбой, не относящиеся к крепежным.

Допускается для изделий, спроектированных до 1 января 1988 г., применять сбеги, недорезы и проточки по ГОСТ 10549.

1. Размеры сбегов и недорезов для наружной метрической резьбы должны соответствовать указанным на черт. 1 и 4 (при выполнении резьбы нарезанием), на черт. 2, 3 и 5 (при выполнении резьбы накатыванием) и в табл. 1.

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Черт. 5

Таблица 1

мм

Шаг резьбы Р

Номинальный диаметр резьбы с крупным шагом d

Сбег x, не более

Недорез а, не более

Проточка

нормальный ≈ 2,5Р

короткий ≈ 1,25P

нормальный ≈ 3Р

короткий ≈ 2P

длинный ≈ 4P

dg
h13*

g1
не менее

g2
не более ≈ 3P

r ≈ 0,5Р

0,2

0,8

0,5

0,25

0,6

0,4

0,8

d - 0,3

0,32

0,6

0,1

0,25

1; 1,2

0,6

0,3

0,75

0,5

1

d - 0,4

0,4

0,75

0,12

0,3

1,4

0,75

0,4

0,9

0,6

1,2

d - 0,5

0,5

0,9

0,16

0,35

1,6; 1,8

0,9

0,45

1,05

0,7

1,4

d - 0,6

0,6

1,05

0,16

0,4

2

1

0,5

1,2

0,8

1,6

d - 0,7

0,6

1,2

0,2

0,45

2,2; 2,5

1,1

0,6

1,35

0,9

1,8

d - 0,7

0,7

1,35

0,2

0,5

3

1,25

0,7

1,5

1

2

d - 0,8

0,8

1,5

0,2

0,6

3,5

1,5

0,75

1,8

1,2

2,4

d - 1

0,9

1,8

0,4

0,7

4

1,75

0,9

2,1

1,4

2,8

d - 1,1

1,1

2,1

0,4

0,75

4,5

1,9

1

2,25

1,5

3

d - 1,2

1,2

2,25

0,4

0,8

5

2

1

2,4

1,6

3,2

d - 1,3

1,3

2,4

0,4

1

6; 7

2,5

1,25

3

2

4

d - 1,6

1,6

3

0,6

1,25

8

3,2

1,6

3,75

2,5

5

d - 2

2

3,75

0,6

1,5

10

3,8

1,9

4,5

3

6

d - 2,3

2,5

4,5

0,8

1,75

12

4,3

2,2

5,25

3,5

7

d - 2,6

3

5,25

1

2

14; 16

5

2,5

6

4

8

d - 3

3,4

6

1

2,5

18; 20; 22

6,3

3,2

7,5

5

10

d - 3,6

4,4

7,5

1,2

3

24; 27

7,5

3,8

9

6

12

d - 4,4

5,2

9

1,6

3,5

30; 33

9

4,5

10,5

7

14

d - 5

6,2

10,5

1,6

4

36; 39

10

5

12

8

16

d - 5,7

7

12

2

4,5

42; 45

11

5,5

13,5

9

18

d - 6,4

8

13,5

2

5

48; 52

12,5

6,3

15

10

20

d - 7

9

15

2,5

5,5

56; 60

14

7

16,5

11

22

d - 7,7

11

17,5

3,2

6

64; 68

15

7,5

18

12

24

d - 8,3

11

18

3,2

________

* Для d £ 3 мм h12.

Примечания:

1. Нормальный сбег и нормальная проточка - для всех изделий классов точности А, В и С.

2. Нормальный недорез - для изделий класса точности А, длинный недорез - для изделий классов точности В и С.

3. Короткий сбег и короткий недорез - для изделий, в которых по техническим причинам необходим уменьшенный выход резьбы.

4. Допускается изготовлять проточки с размерами, указанными в приложении.

2. Форма и размеры проточек наружной метрической резьбы должны соответствовать указанным на черт. 6 и в табл. 1.

Черт. 6

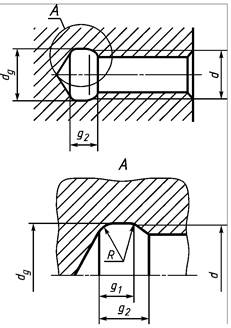

3. Размеры сбегов, недорезов и проточек для внутренней метрической резьбы должны соответствовать указанным на черт. 7 и 8 и в табл. 2.

Черт. 7

Черт. 8

Таблица 2

мм

Шаг резьбы Р

Номинальный диаметр резьбы с крупным шагом d

Сбег х, не более

Недорез а, не менее

Проточка

нормальный

короткий

длинный

нормальный

короткий

длинный

g1, не менее

g2, не более

dg H13

R ≈ 0,5P

нормальная

узкая

нормальная

узкая

0,2

0,8

0,4

0,3

0,8

1,6

1,0

2,0

0,8

0,5

1,2

0,9

d + 0,1

0,1

0,25

1; 1,2

0,5

0,3

1,0

1,8

1,2

2,5

1,0

0,6

1,4

1,0

d + 0,1

0,12

0,3

1,4

0,6

0,4

1,2

2,0

1,2

2,8

1,2

0,75

1,6

1,25

d + 0,1

0,16

0,35

1,6; 1,8

0,7

0,4

1,4

2,2

1,5

3,2

1,4

0,9

1,9

1,4

d + 0,2

0,16

0,4

2

0,8

0,6

1,6

2,5

1,5

3,5

1,6

1,0

2,2

1,6

d + 0,2

0,2

0,45

2,2; 2,5

0,9

0,6

1,8

3,0

2,0

4,0

1,8

1,1

2,4

1,7

d + 0,2

0,2

0,5

3

1,0

0,8

2,0

3,0

2,0

5,0

2,0

1,25

2,7

2,0

d + 0,3

0,2

0,6

3,5

1,2

0,8

2,4

3,5

2,5

5,5

2,4

1,5

3.3

2,4

d + 0,3

0,4

0,7

4

1,4

1,0

2,8

3,5

2,5

6,0

2,8

1,75

3,8

2,75

d + 0,3

0,4

0,75

4,5

1,5

1,0

3,0

4,0

2,5

7,0

3,0

1,9

4

2,9

d ± 0,3

0,4

0,8

5

1,6

1,2

3,2

4,0

2,5

8,0

3,2

2,0

4,2

3,0

d + 0,3

0,4

1

6; 7

2,0

1,5

4,0

6,0

4,0

10,0

4,0

2,5

5,2

3,7

d + 0,5

0,6

1,25

8

2,5

1,8

5,0

8,0

4,0

12,0

5,0

3,2

6,7

4,9

d + 0,5

0,6

1,5

10

3,0

2,0

6,0

9,0

4,0

13,0

6,0

3,8

7,8

5,6

d + 0,5

0,8

1,75

12

3,5

2,5

7,0

11,0

5,0

16,0

7,0

4,3

9,1

6,4

d + 0,5

1,0

2

14; 16

4,0

3,0

8,0

11,0

5,0

16,0

8,0

5,0

10,3

7,3

d + 0,5

1,0

2,5

18; 20; 22

5,0

3,5

10,0

12,0

6,0

18,0

10,0

6,3

13

9,3

d + 0,5

1,2

3

24; 27

6,0

4,0

12,0

15,0

7,0

22,0

12,0

7,5

15,2

10,7

d + 0,5

1,6

3,5

30; 33

7,0

5,0

14,0

17,0

8,0

25,0

14,0

9,0

17,7

12,7

d + 0,5

1,6

4

36; 39

8,0

6,0

16,0

19,0

9,0

28,0

16,0

10,0

20,0

14,0

d + 0,5

2,0

4,5

42; 45

9,0

6,0

18,0

23,0

11,0

33,0

18,0

11,0

23,0

16,0

d + 0,5

2,0

5

48; 52

10,0

7,0

20,0

26,0

12,0

37,0

20,0

12,5

26,0

18,5

d + 0,5

2,5

5,5

56; 60

11,0

8,0

22,0

28,0

13,0

40,0

22,0

14,0

28,0

20,0

d + 0,5

3,2

6

64; 68

12,0

9,0

24,0

28,0

13,0

42,0

24,0

15,0

30,0

21,0

d + 0,5

3,2

ПРИЛОЖЕНИЕ
Справочное

ДОПУСТИМЫЕ РАЗМЕРЫ ПРОТОЧЕК

Таблица 3

мм

Шаг резьбы Р

Проточка

Узкая (g2 ≈ 2,5P)

Широкая (g2 ≈ 3,5P)

g1, не менее

g2, не более

g1, не менее

g2, не более

0,2

0,25

0,5

0,45

0,7

0,25

0,25

0,6

0,55

0,9

0,3

0,3

0,75

0,6

1,05

0,35

0,4

0,9

0,7

1,2

0,4

0,5

1,0

0,8

1,4

0,45

0,5

1,1

1,0

1,6

0,5

0,5

1,25

1,1

1,75

0,6

0,6

1,5

1,2

2,1

0,7

0,8

1,75

1,5

2,45

0,75

0,9

1,9

1,6

2,6

0,8

0,9

2,0

1,7

2,8

1

1,1

2,5

2,1

3,5

1,25

1,5

3,2

2,7

4,4

1,5

1,8

3,8

3,2

5,2

1,75

2,1

4,3

3,9

6,1

2

2,5

5,0

4,5

7

2,5

3,2

6,3

5,6

8,7

3

3,7

7,5

6,7

10,5

3,5

4,7

9

7,7

12

4

5,0

10

9,0

14

4,5

5,5

11

10,5

16

5

6,5

12,5

11,5

17,5

5,5

7,5

14

12,5

19

6

8,0

15

14,0

21

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 11.12.86 №3780

3. Стандарт полностью соответствует СТ СЭВ 214-86.

Стандарт полностью соответствует международным стандартам: ИСО 3508-76 и ИСО 4755-83.

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 8724-2002

Вводная часть

ГОСТ 10549-80

6. ПЕРЕИЗДАНИЕ
